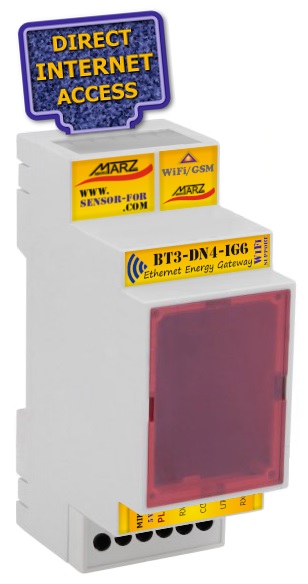

Bat. brána BT3-DN4-IG6 pro čidla PU1-WGx s WiFi/GSM

Ethernetová brána BT3-DN4 s WiFi / GSM rozšířením je určena pro bezdrátové bateriové připojení senzorů a aktuátorů k SensorFor Cloud serveru. Cloud server zprostředkovává přímé propojení mezi uživatelem a senzory / aktuátory za účelem měření nebo ovládání. Uživatel má tímto způsobem přístup k datům svých senzorů nebo k ovládání svých zařízení prostřednictvím sítě Internet ať se fyzicky nachází kdekoliv. Uživatelem může být samozřejmě jakákoliv jiná autonomní jednotka či systém. Brána BT3-DN4-IG6 v sobě již integruje modul BT3-IG6 pro připojení bateriového optického čidla PU1-WGx.

Interní webový server je použit jako primární nástroj pro konfiguraci a diagnostiku brány a připojené periferie. Pokud však uživatel neplánuje danou bránu sdílet s jinými uživateli, není nutné měnit ani heslo zařízení – v tomto případě je postačujícím řešením zamknout danou bránu v uživatelském účtu SensorFor Cloud serveru.

Hlavní rysy:

• Přímý přístup k SensorFor Cloud serveru
• Port pro přímé napojení WiFi / GSM routeru (WR802N, MR3020)
• Rozhraní pro připojení bateriového optického čidla PU1-WGx (vodoměry, plynoměry)
• Velmi nízká spotřeba pro dlouhodobé bateriové napájení (4x D článek)
• Podpora DHCP, DNS, NBNS, SNTP
• Interní web server pro konfiguraci zařízení
• Dokumentovaný komunikační protokol
• Kalendář a hodiny reálného času
• Světelná a zvuková signalizace
• Provedení na DIN lištu

Elektrické parametry:

• napájecí napětí: 4 – 6.5 V (svorky PLUS a MINUS)
• napájecí proud: 150 / 0.25 mA
• napájecí napětí periferie: 5 V
• max. proud periferie: 200 mA
• napájecí napětí WiFi / GSM routeru: 5 V
• proud WiFi / GSM routeru: 500 mA

Mechanické parametry:

• rozměry: 90×58×36 mm
• hmotnost: 74 g
• umístění: DIN lišta

Příslušenství:

• ethernet kabel RJ45 / RJ45 (přibaleno)
• optické čidlo PU1-WG2 (nutno dokoupit)

Připojení čidla PU1-WGx:

• svorka RX1: hnědý vodič
• svorka COM: červený vodič
• svorka UTX: oranžový vodič
• svorka RX2: žlutý vodič

Ke stažení:

• PDF manuál brány
• PDF manuál vnitřního modulu
• SensorFor Cloud průvodce
• Technické podmínky
• SSF offline page (*.zip)
• Tipy a triky
• Online podpora

Příklad použití:

	Referenční systém "Teplota"
	Referenční systém "Wattmetr"
	Referenční systém "Voda"
