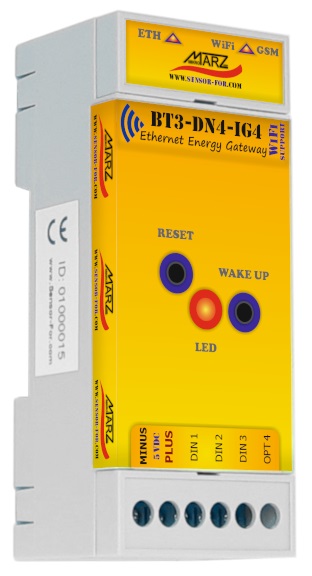

Bateriová brána BT3-DN4-IG4 s WiFi/GSM, imp. vstupy, snížená verze

Ethernetová brána BT3-DN4 s WiFi / GSM rozšířením je určena pro bezdrátové bateriové připojení senzorů a aktuátorů k SensorFor Cloud serveru. Cloud server zprostředkovává přímé propojení mezi uživatelem a senzory / aktuátory za účelem měření nebo ovládání. Uživatel má tímto způsobem přístup k datům svých senzorů nebo k ovládání svých zařízení prostřednictvím sítě Internet ať se fyzicky nachází kdekoliv. Uživatelem může být samozřejmě jakákoliv jiná autonomní jednotka či systém. Brána BT3-DN4-IG4 v sobě již obsahuje zabudovaný modul 4-kanálového integrátoru impulsů BT3-IG4.

Interní webový server je použit jako primární nástroj pro konfiguraci a diagnostiku brány a připojené periferie. Pokud však uživatel neplánuje danou bránu sdílet s jinými uživateli, není nutné měnit ani heslo zařízení – v tomto případě je postačujícím řešením zamknout danou bránu v uživatelském účtu SensorFor Cloud serveru.

Hlavní rysy:

• Přímý přístup k SensorFor Cloud serveru
• Port pro přímé napojení WiFi / GSM routeru (WR802N, MR3020)
• Vestavěný modul 4-kanálového integrátoru impulsů BT3-IG4
• Čtyři samostatné kanály počítání impulsů (např. elektroměr, plynoměr, 2x vodoměr)
• Jeden kanál vybaven adaptivním zesilovačem pro snímání LED elektroměru
• Velmi nízká spotřeba pro dlouhodobé bateriové napájení (4x D článek)
• Podpora DHCP, DNS, NBNS, SNTP
• Interní web server pro konfiguraci zařízení
• Dokumentovaný komunikační protokol
• Kalendář a hodiny reálného času
• Světelná a zvuková signalizace
• Provedení na DIN lištu (snížená verze)

Elektrické parametry:

• napájecí napětí: 4 – 6.5 V (svorky PLUS a MINUS)
• napájecí proud: 150 / 0.25 mA
• napájecí napětí periferie: 5 V
• max. proud periferie: 200 mA
• napájecí napětí WiFi / GSM routeru: 5 V
• proud WiFi / GSM routeru: 500 mA

Parametry vstupu:

• napětí: 0 až 16 V (kanál 1-3), kanál 4 je určen pro snímač PU1-ET1

Rozsah měření:

• počet impulsů na kanál: 0 až 2³²

Mechanické parametry:

• rozměry: 90×33×36 mm (snížená verze)
• hmotnost: 53 g (snížená verze)
• umístění: DIN lišta

Příslušenství:

• ethernet kabel: RJ45 / RJ45

Ke stažení:

• PDF manuál brány
• PDF manuál vnitřního modulu
• Pohled do rozvaděče (WiFi)
• Pohled do rozvaděče (GSM)

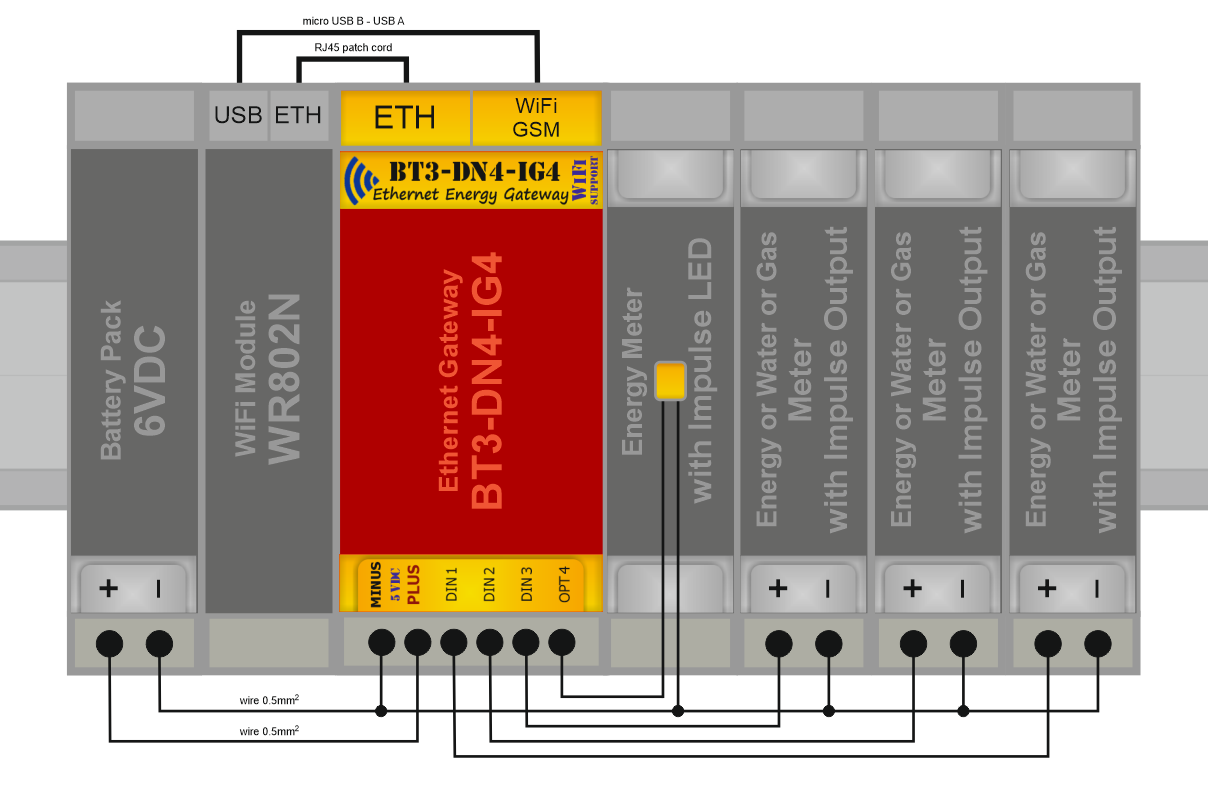

• Propojení terminálu a měřiče
• SensorFor Cloud průvodce
• Technické podmínky
• SSF offline page (*.zip)
• Tipy a triky
• Online podpora

Příklad použití:

	Referenční systém "Teplota"
	Referenční systém "Wattmetr"
	Referenční systém "Voda"
