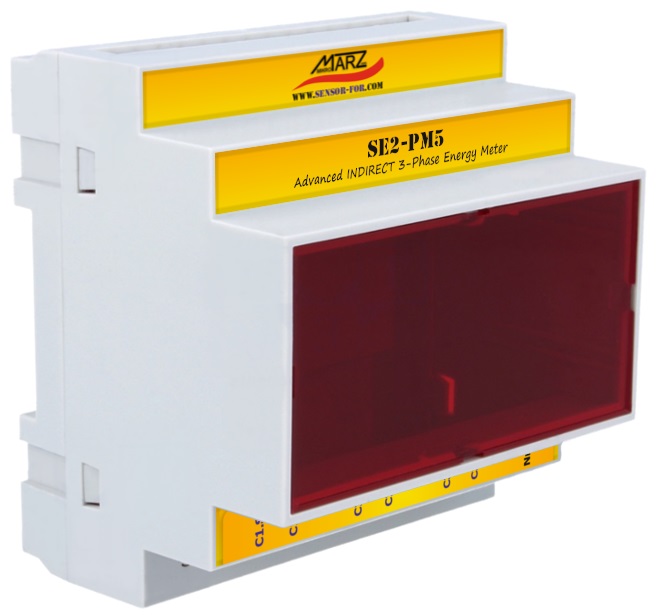

2x3-fázový elektroměr 2X-SE2-PM5, nepřímé měření

! Ultra úsporné řešení při nedostatku místa v rozvaděči !

! 2,5 DIN pozice na jeden 3-fázový elektroměr !

! 5 DIN pozic na dva 3-fázové elektroměry !

Pokročilý dvojnásobný 3-fázový elektroměr 2X-SE2-PM5 (pro nepřímé měření) patří do kategorie PERUSB periferií systému SensorFor. Tyto moduly se vyznačují širokou variabilitou použití a to zejména díky své kompatibilitě s nejrůznějšími typy měřících přístrojů, přenosových bran a dalších zařízení. Výstupní a vstupní data senzoru / aktuátoru mohou být k dispozici jak na displeji přístroje nebo monitoru vašeho PC, tak mohou být zpracovávány řídícím systémem na druhé straně světa. A ihned Vás upozornit, že se v dané lokalitě něco děje, nebo automatizovaně vyvodit zásah či jen monitorovat daný děj.

Pokročilý dvojnásobný 3-fázový elektroměr 2X-SE2-PM5 (pro nepřímé měření), stejně tak jako další PERUSB moduly, se dnes nejčastěji využívá v kombinaci s bránou NT3-DN4, která umožňuje komunikaci tohoto modulu se SensorFor Cloud serverem. Cloud server zprostředkovává přímé propojení mezi uživatelem a senzory / aktuátory za účelem měření nebo ovládání. Uživatel má tímto způsobem přístup k datům svých senzorů nebo k ovládání svých zařízení prostřednictvím sítě Internet ať se fyzicky nachází kdekoliv.

Hlavní rysy:

• 3-fázové měření příkonu a spotřebované energie 230/400 VAC
• Obousměrné měření činné a jalové energie v oddělených registrech
• Měření fázových proudů, napětí a příkonů ve vysokém rozlišení
• Fázový posun pro určení činného, jalového a zdánlivého výkonu
• Dva 3-fázové elektroměry v jednom krytu o šířce 5 DIN pozic
• Podpora SensorFor Cloud serveru (NT3-AB4, NT3-DN4)
• Podpora ethernetové komunikace (NT3-AB4, NT3-DN4)
• Podpora USB komunikace (UD3-AB4, UD7-AB4, UB1-AB4)
• Podpora logování na SD kartu (MR1-AB4)
• Podpora použítí v přenosném zařízení (UD3-AB4)
• Podpora použítí v laboratorním zařízení (UD7-AB4)
• LED signalizace, provedení na DIN lištu, nízká spotřeba

Elektrické parametry:

• napájecí napětí: 5 V
• napájecí proud: 40 mA

Mechanické parametry:

• průřez vodiče: 4 mm² (max. průřez holého drátu)
• rozměry: 90×87×65 mm
• hmotnost: 289 g
• umístění: DIN lišta

Parametry výstupu:

• napětí střídavé: 0 až 250 VAC / 0 až 435 VAC
• proud střídavý (základní): 0 až 5 A
• proud střídavý (s měřícími transformátory): 0 až 100/150/200/250/300/400/500/600 A

Rozsah měření základní (pro každou fázi):

• příkon: 0 až 1.25 kW
• rozlišení příkonu: 0.01 W
• energie: 0 až 1 GWh
• rozlišení energie: 0.1 Wh
• přesnost měření: ±(1%+0.01W)

Rozsah měření s měřícími transformátory(pro každou fázi):

• příkon: 0 až 25/37,5/50/62,5/75/100/125/150 kW
• rozlišení příkonu: 0,2/0,3/0,4/0,5/0,6/0,8/1,0/1,2 W
• energie: 0 až 20/30/40/50/60/80/100/120 GWh
• rozlišení energie: 2/3/4/5/6/8/10/12 Wh

Ke stažení:

• PDF manuál

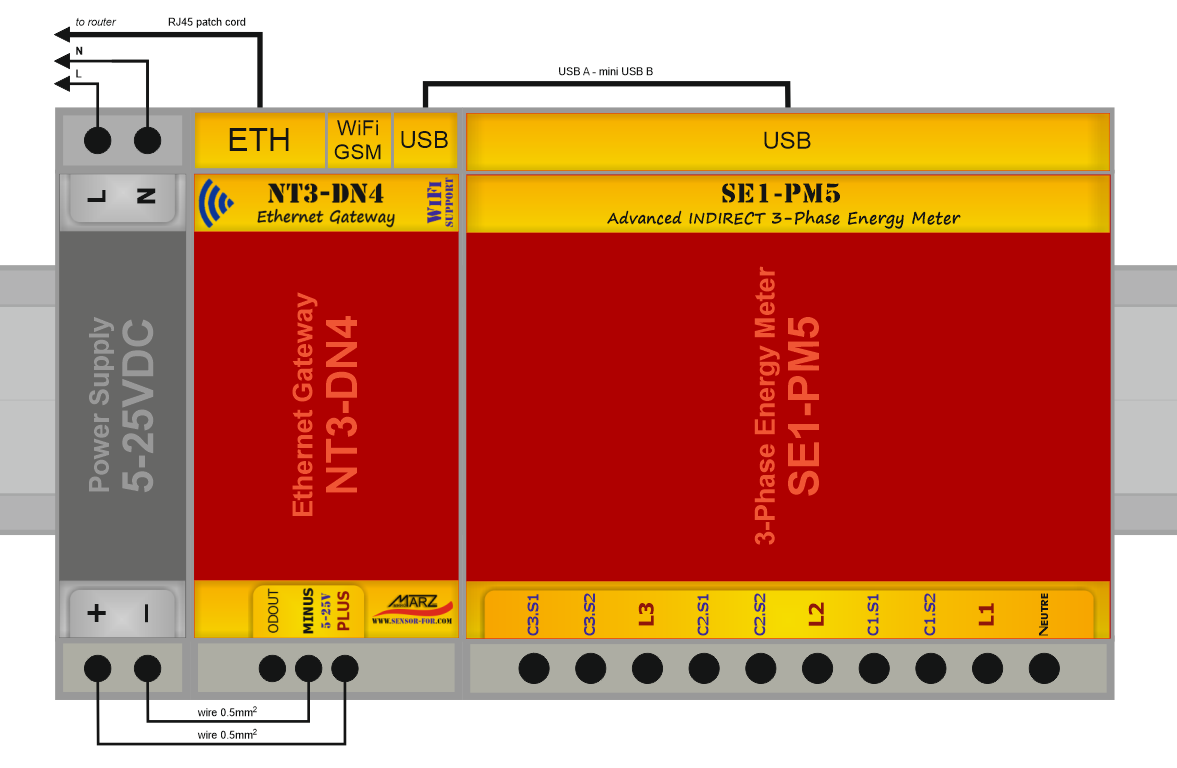

• Ethernet varianta zapojení

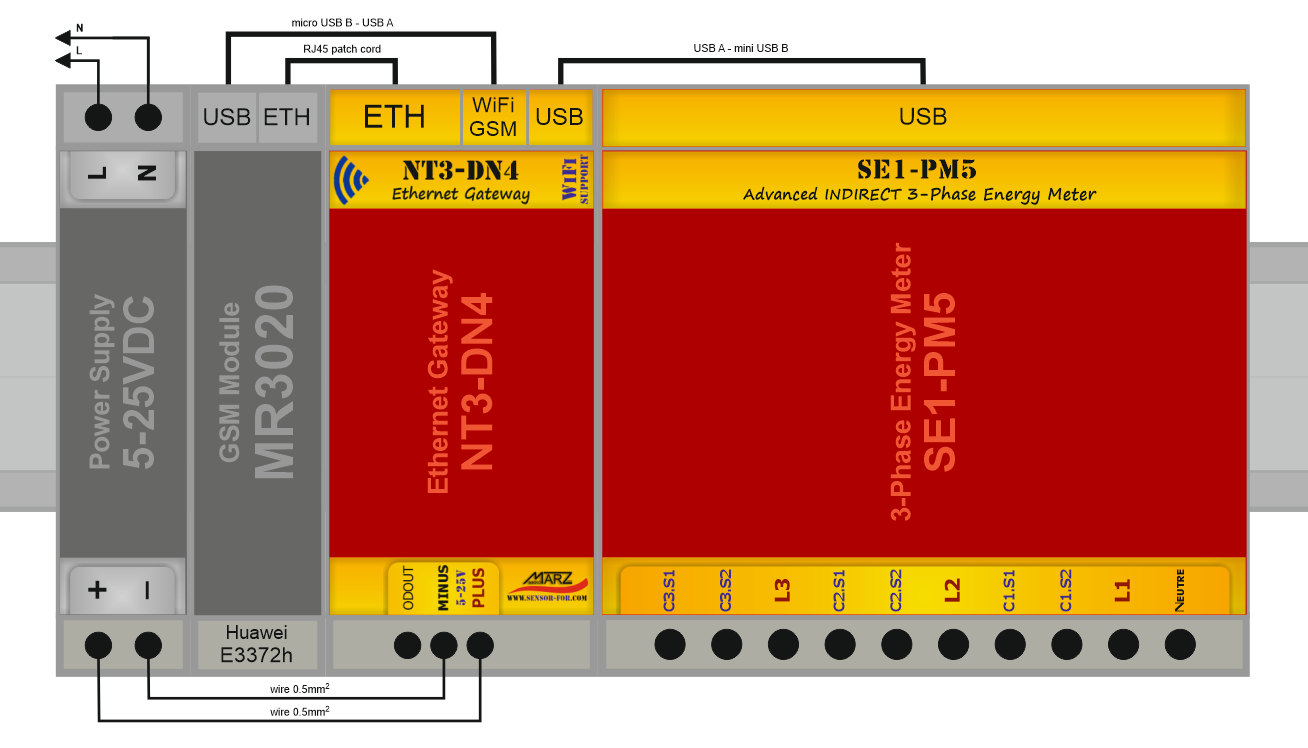

• WiFi varianta zapojení
• Požadavky na zapojení
• SensorFor Cloud průvodce
• Online podpora

Video test elektroměrů:

• více se o podobném elektroměru můžete dozvědět ZDE
