3-fáz. 2-tar. elektroměr SE1-PM4, nepřímé měření

3-fázový 2-tarifní elektroměr SE1-PM4 (pro nepřímé měření) patří do kategorie PERUSB periferií systému SensorFor. Tyto moduly se vyznačují širokou variabilitou použití a to zejména díky své kompatibilitě s nejrůznějšími typy měřících přístrojů, přenosových bran a dalších zařízení. Výstupní a vstupní data senzoru / aktuátoru mohou být k dispozici jak na displeji přístroje nebo monitoru vašeho PC, tak mohou být zpracovávány řídícím systémem na druhé straně světa. A ihned Vás upozornit, že se v dané lokalitě něco děje, nebo automatizovaně vyvodit zásah či jen monitorovat daný děj.

3-fázový 2-tarifní elektroměr SE1-PM4 (pro nepřímé měření), stejně tak jako další PERUSB moduly, se dnes nejčastěji využívá v kombinaci s bránou NT3-DN4, která umožňuje komunikaci tohoto modulu se SensorFor Cloud serverem. Cloud server zprostředkovává přímé propojení mezi uživatelem a senzory / aktuátory za účelem měření nebo ovládání. Uživatel má tímto způsobem přístup k datům svých senzorů nebo k ovládání svých zařízení prostřednictvím sítě Internet ať se fyzicky nachází kdekoliv.

Hlavní rysy:

• 3-fázové 2-tarifní měření příkonu a spotřebované energie 230/400 VAC

• Vstup pro oddělené měření energie ve vysokém a nízkém tarifu
• Podpora SensorFor Cloud serveru (NT3-AB4, NT3-DN4)
• Podpora ethernetové komunikace (NT3-AB4, NT3-DN4)
• Podpora USB komunikace (UD3-AB4, UD7-AB4, UB1-AB4)
• Podpora logování na SD kartu (MR1-AB4)
• Podpora použítí v přenosném zařízení (UD3-AB4)
• Podpora použítí v laboratorním zařízení (UD7-AB4)
• LED signalizace, provedení na DIN lištu, nízká spotřeba

Elektrické parametry:

• napájecí napětí: 5 V
• napájecí proud: 30 mA

Mechanické parametry:

• průřez vodiče: 10 mm² (max. průřez holého drátu)
• rozměry: 90×87×65 mm
• hmotnost: 178 g
• umístění: DIN lišta

Parametry tarifního vstupu:

• napětí střídavé: 0 až 250 VAC

Parametry silového výstupu:

• napětí střídavé: 200 až 250 VAC / 345 až 435 VAC
• proud střídavý (základní): 0 až 5 A
• proud střídavý (s měřícími transformátory): 0 až 100/150/200/250/300/400/500/600 A

Rozsah měření základní (pro každou fázi):

• příkon: 0 až 1.25 kW
• rozlišení příkonu: 0.2 W
• energie: 0 až 0.4 GWh
• rozlišení energie: 0.2 Wh
• přesnost měření: ±(1%+0.2W)

Rozsah měření s měřícími transformátory(pro každou fázi):

• příkon: 0 až 25/37,5/50/62,5/75/100/125/150 kW
• rozlišení příkonu: 4/6/8/10/12/16/20/24 W
• energie: 0 až 8/12/16/20/24/32/40/48 GWh
• rozlišení energie: 4/6/8/10/12/16/20/24 Wh

Ke stažení:

• PDF manuál

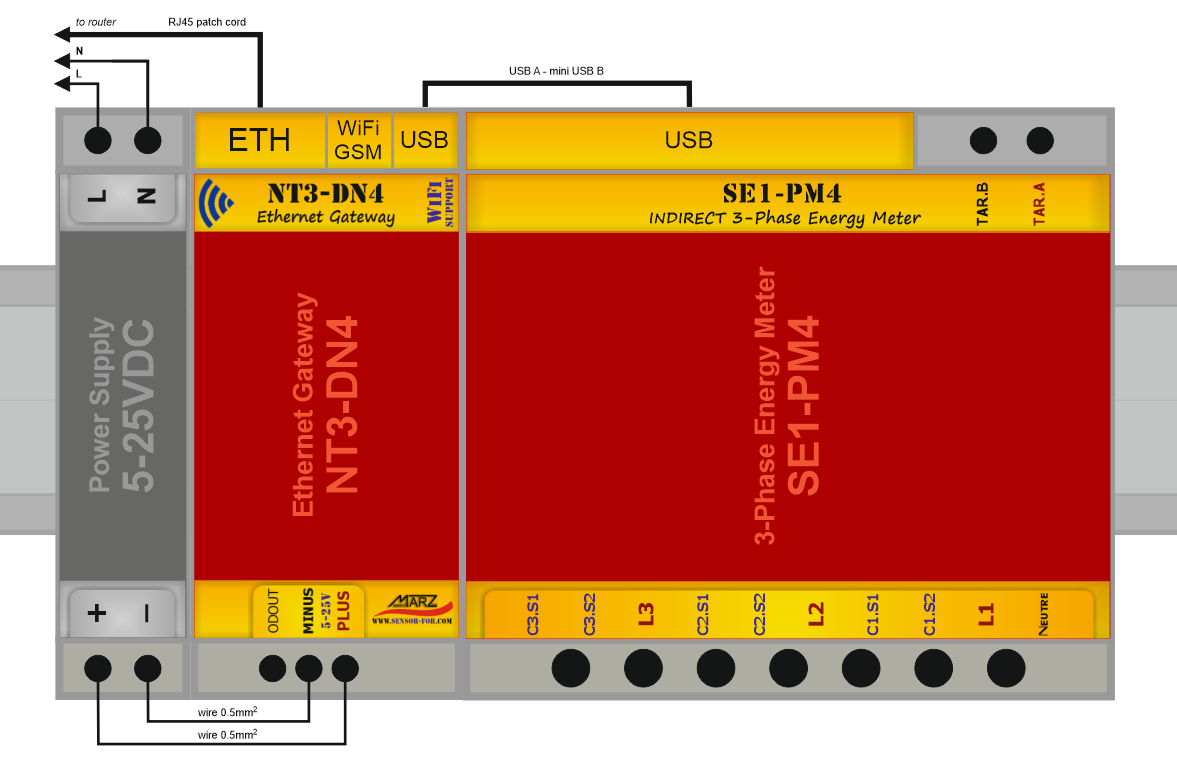

• Ethernet varianta zapojení

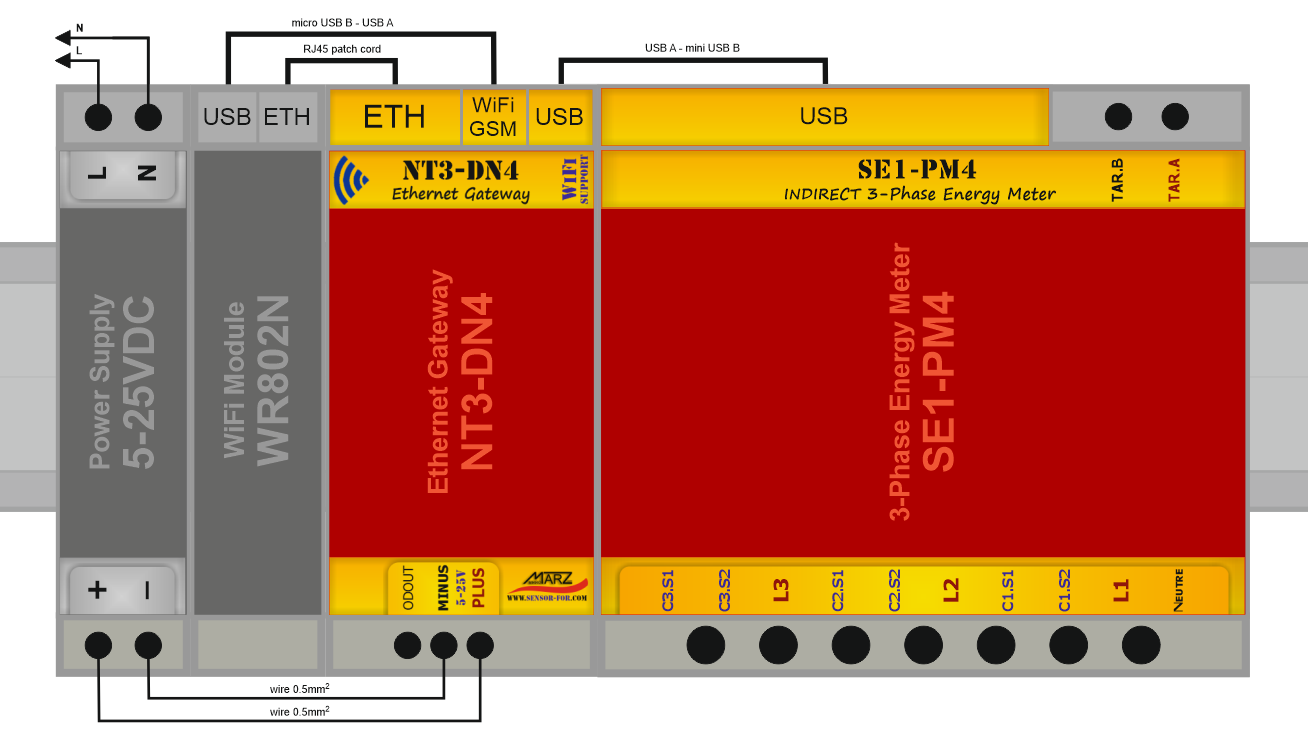

• WiFi varianta zapojení
• Požadavky na zapojení
• SensorFor Cloud průvodce
• Online podpora

Video test elektroměrů:

• více se o podobném elektroměru můžete dozvědět ZDE
