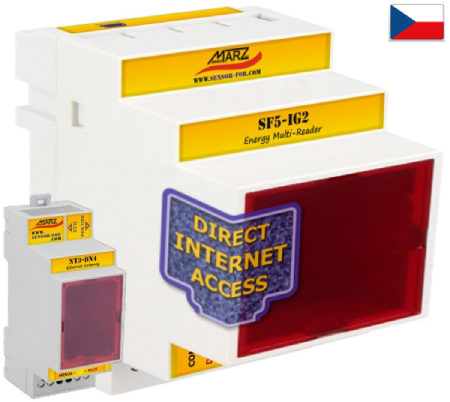

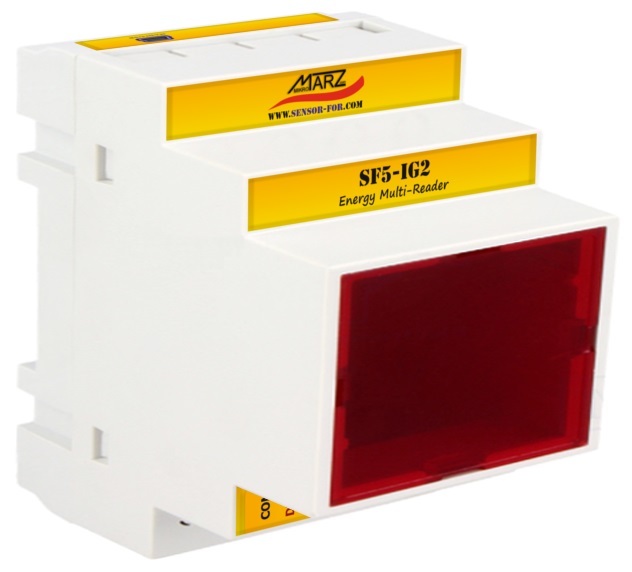

Multi-terminál měřičů energie SF5-IG2

6-kanálový 2-tarifní integrátor impulsů SF5-IG2 patří do kategorie PERUSB periferií systému SensorFor. Tyto moduly se vyznačují širokou variabilitou použití a to zejména díky své kompatibilitě s nejrůznějšími typy měřících přístrojů, přenosových bran a dalších zařízení. Výstupní a vstupní data senzoru / aktuátoru mohou být k dispozici jak na displeji přístroje nebo monitoru vašeho PC, tak mohou být zpracovávány řídícím systémem na druhé straně světa. A ihned Vás upozornit, že se v dané lokalitě něco děje, nebo automatizovaně vyvodit zásah či jen monitorovat daný děj.

6-kanálový 2-tarifní integrátor impulsů SF5-IG2, stejně tak jako další PERUSB moduly, se dnes nejčastěji využívá v kombinaci s bránou NT3-DN4, která umožňuje komunikaci tohoto modulu se SensorFor Cloud serverem. Cloud server zprostředkovává přímé propojení mezi uživatelem a senzory / aktuátory za účelem měření nebo ovládání. Uživatel má tímto způsobem přístup k datům svých senzorů nebo k ovládání svých zařízení prostřednictvím sítě Internet ať se fyzicky nachází kdekoliv.

Hlavní rysy:

• Šest samostatných impulsních kanálů (např. 6x elektroměr, plynoměr nebo vodoměr)
• Pět oddělených dvojtarifních vstupů zpoplatnění energie (pro 1. až 5. kanál)
• Podpora SensorFor Cloud serveru (NT3-AB4, NT3-DN4)
• Podpora ethernetové komunikace (NT3-AB4, NT3-DN4)
• Podpora USB komunikace (UD3-AB4, UD7-AB4, UB1-AB4)
• Podpora logování na SD kartu (MR1-AB4)
• Podpora použítí v přenosném zařízení (UD3-AB4)
• Podpora použítí v laboratorním zařízení (UD7-AB4)
• LED signalizace, provedení na DIN lištu, nízká spotřeba

Elektrické parametry:

• napájecí napětí: 5 V
• napájecí proud: 30 mA

Mechanické parametry:

• rozměry: 90×65×70 mm
• hmotnost: 118 g
• umístění: DIN lišta

Parametry vstupu:

• napětí: 0 až 16 V

Rozsah měření:

• počet impulsů (kanál 1, tarif 1A): 0 až 24e7
• počet impulsů (kanál 1, tarif 1B): 0 až 24e7
• počet impulsů (kanál 2, tarif 2A): 0 až 24e7
• počet impulsů (kanál 2, tarif 2B): 0 až 12e7
• počet impulsů (kanál 3, tarif 3A): 0 až 24e7
• počet impulsů (kanál 3, tarif 3B): 0 až 24e7
• počet impulsů (kanál 4, tarif 4A): 0 až 12e7
• počet impulsů (kanál 4, tarif 4B): 0 až 24e7
• počet impulsů (kanál 5, tarif 5A): 0 až 24e7
• počet impulsů (kanál 5, tarif 5B): 0 až 24e7
• počet impulsů (kanál 6): 0 až 24e7

Ke stažení:

• PDF manuál
• Ethernet varianta zapojení
• WiFi varianta zapojení

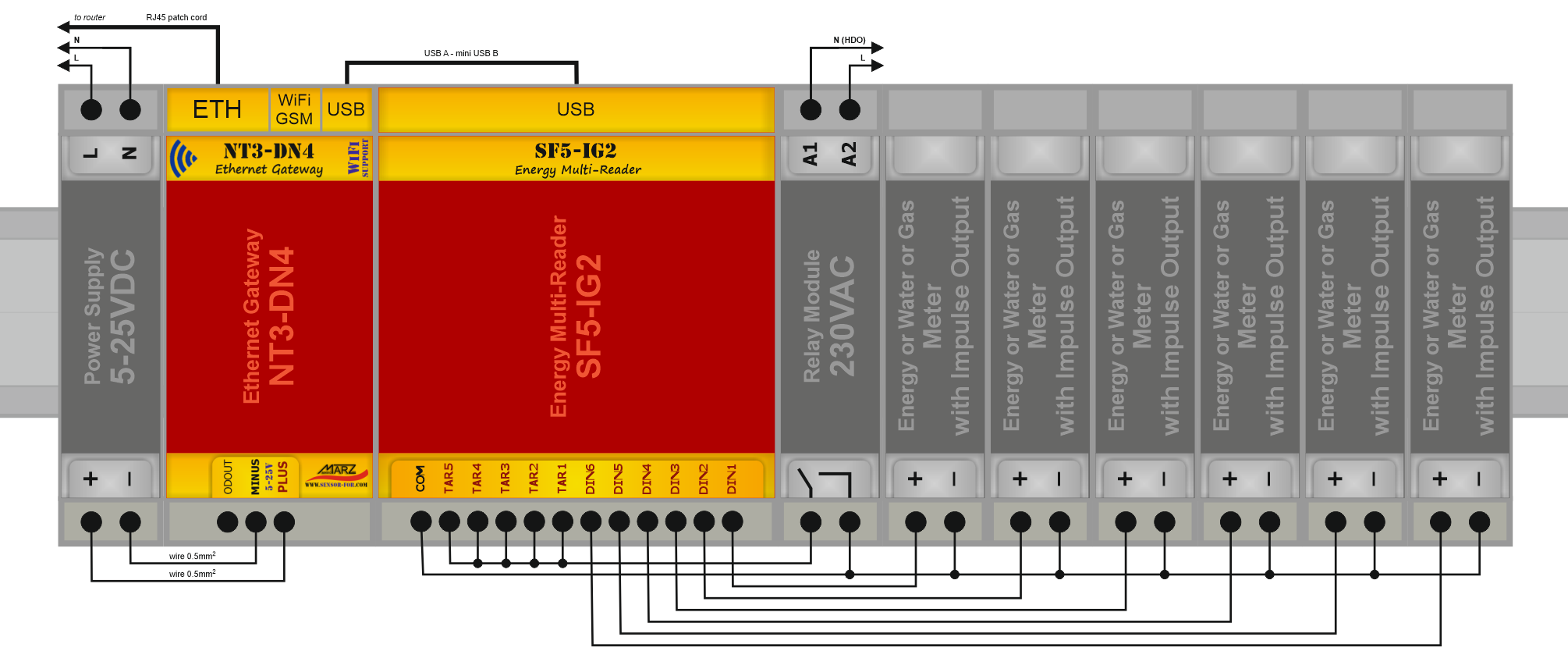

• Pohled do rozvaděče (LAN)

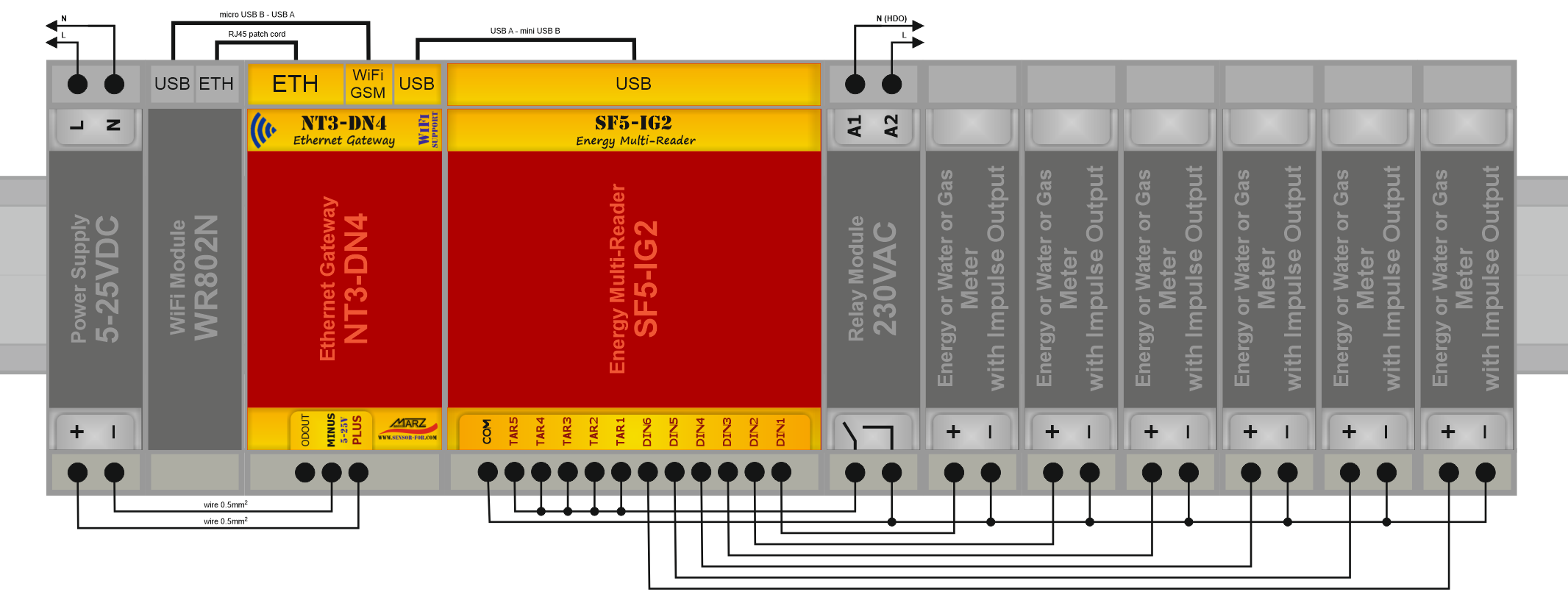

• Pohled do rozvaděče (WiFi)

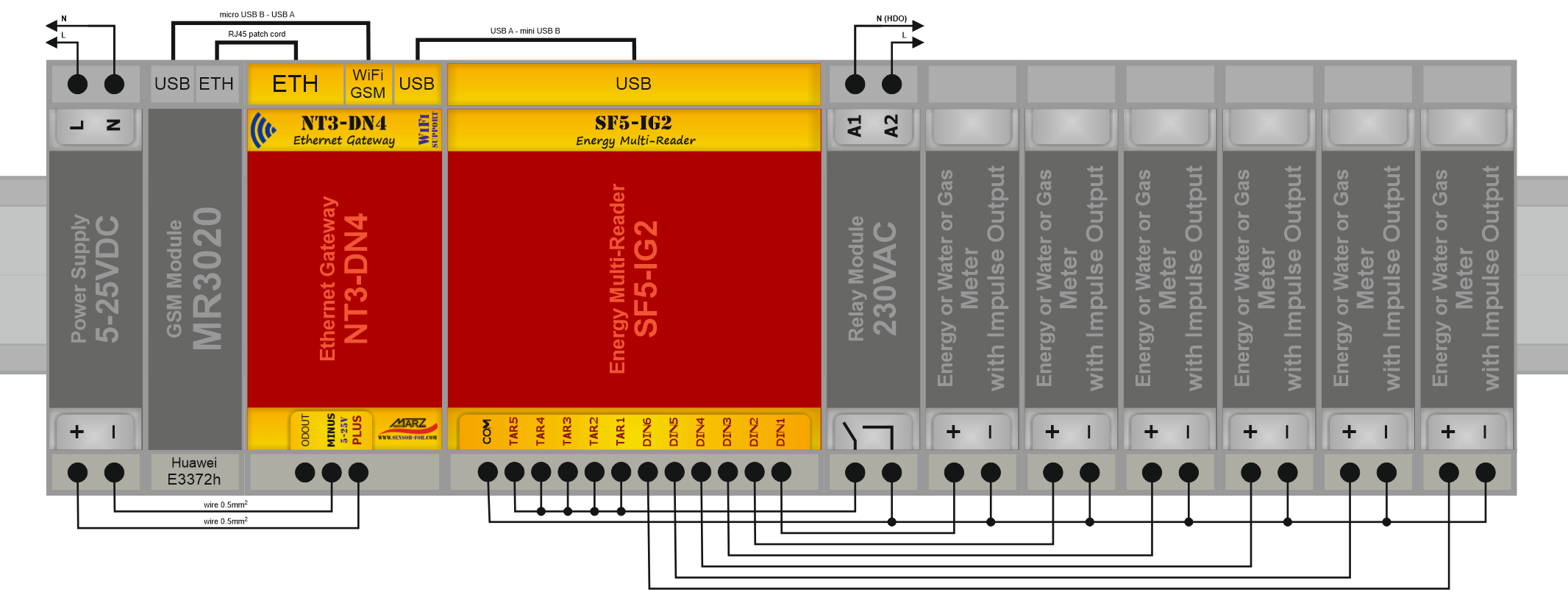

• Pohled do rozvaděče (GSM)
• Propojení terminálu a měřiče
• SensorFor Cloud průvodce
• Online podpora

Příklad použití:

	Referenční systém "Wattmetr"
	Referenční systém "Voda"
