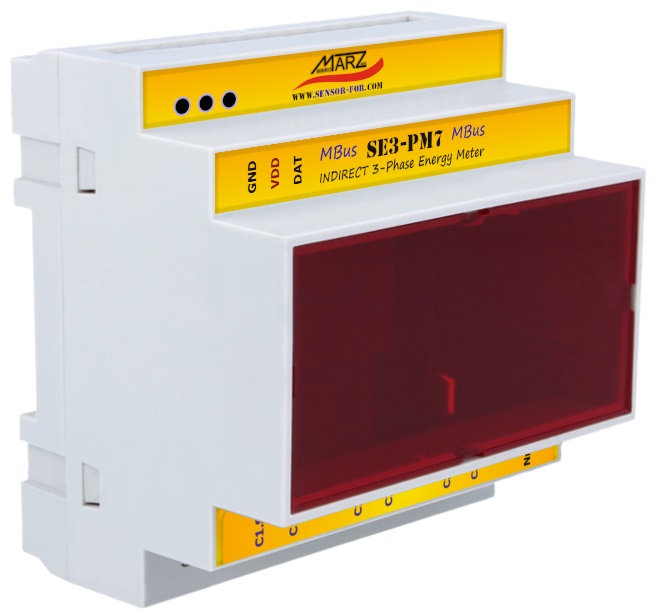

MBus 3-fázový elektroměr SE3-PM7, nepřímé měření

MBus 3-fázový elektroměr SE3-PM7 s proudovými vstupy pro miniaturní měřící transformátory je sofistikovanější nástupce impulsních elektroměrů s řadou výhod. Jediný impulsní vodič využívaný jedním impulsním elektroměrem lze použít jako datový vodič pro až 12 MBus elektroměrů bez nutnosti jakékoliv konfigurace takto vytvořené sběrnice. Přenos dat je zabezpečený kontrolním součtem CRC16, tzn. je zde zpětná vazba mezi vysílanými a přijatými informacemi. Přenášena je vždy absolutní hodnota veličiny, nadřazený systém si nemusí pamatovat předchozí stav. Nehrozí tedy jakákoliv ztráta dat. Ať již chybou přenosové linky, výpadku nadřazeného systému nebo chybou uživatele. Společně s měřenou veličinu je přenášeno i identifikační číslo elektroměru a kvalitativní parametry měření. Tzn. není možné mezi sebou zaměnit 2 různé elektroměry nebo bez povšimnutí používat elektroměr poškozený. Elektroměr je vybaven LED indikací stavu měření a dokáže indikovat i chybové stavy během instalace a provozu.

Hlavní rysy:

• Proudové vstupy pro miniaturní měřící transformátory
• 3-fázové měření příkonu a spotřebované energie 230/400 VAC
• Až 48 měřičů na jednom datovém vodiči bez nutnosti konfigurace sběrnice
• Náhrada impulsních elektroměrů s využitím stávajících impulsních vodičů
• Výhody datové komunikace - zabezpečený přenos veličiny, stavu i identifikace
• LED indikace stavu měření a provozních / chybových stavů
• MBus Master SC5-WBx, SD5-WBx a NT3-DN4-WBx

Rozsah měření:

• napětí střídavé: 0 až 250 VAC / 0 až 435 VAC
• proud střídavý: 0 až 65 A (s měřícími transformátory)
• příkon: 0 až 48,75 kW
• rozlišení příkonu: 2 W
• energie: 0 až 10 GWh
• rozlišení energie: 10 Wh

Mechanické parametry:

• průřez vodiče: 4 mm² (max. průřez holého drátu)
• rozměry: 90×87×65 mm
• hmotnost: 176 g
• umístění: DIN lišta
