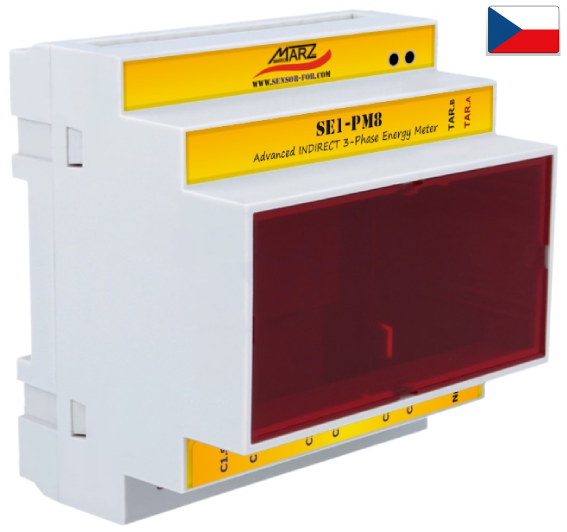

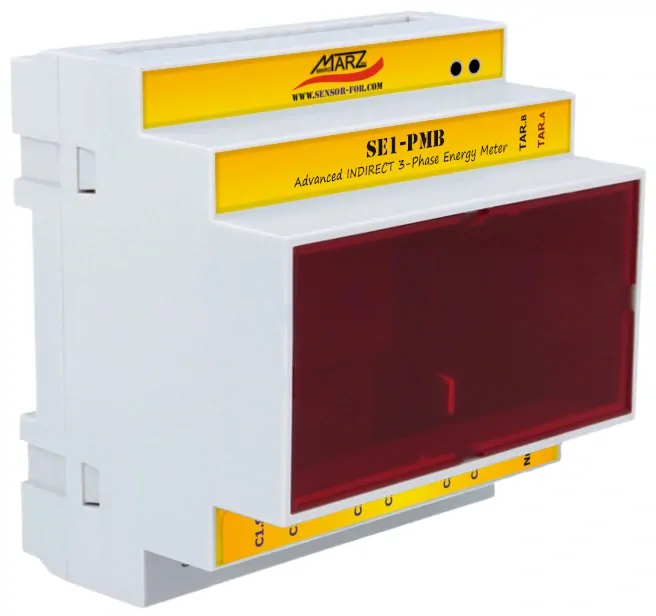

3-fáz. 2-tar. elektroměr SE1-PMB, nepřímé měření

Pokročilý 3-fázový 2-tarifní elektroměr SE1-PMB s proudovými vstupy pro malé klešťové měřící transformátory (nepřímé měření) patří do kategorie PERUSB periferií systému SensorFor. Tyto moduly se vyznačují širokou variabilitou použití a to zejména díky své kompatibilitě s nejrůznějšími typy měřících přístrojů, přenosových bran a dalších zařízení. Výstupní a vstupní data senzoru / aktuátoru mohou být k dispozici jak na displeji přístroje nebo monitoru vašeho PC, tak mohou být zpracovávány řídícím systémem na druhé straně světa. A ihned Vás upozornit, že se v dané lokalitě něco děje, nebo automatizovaně vyvodit zásah či jen monitorovat daný děj.

Pokročilý 3-fázový 2-tarifní elektroměr SE1-PMB  s proudovými vstupy pro malé klešťové měřící transformátory (nepřímé měření), stejně tak jako další PERUSB moduly, se dnes nejčastěji využívá v kombinaci s bránou NT3-DN4, která umožňuje komunikaci tohoto modulu se SensorFor Cloud serverem. Cloud server zprostředkovává přímé propojení mezi uživatelem a senzory / aktuátory za účelem měření nebo ovládání. Uživatel má tímto způsobem přístup k datům svých senzorů nebo k ovládání svých zařízení prostřednictvím sítě Internet ať se fyzicky nachází kdekoliv.

Hlavní rysy:

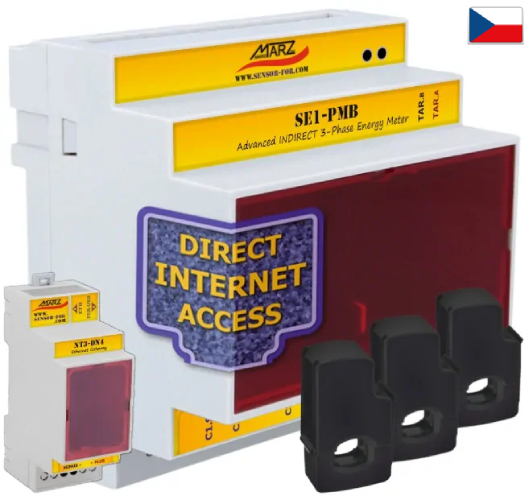

• Proudové vstupy pro malé klešťové měřící transformátory
• 3-fázové měření příkonu a spotřebované energie 230/400 VAC
• Vstup pro oddělené měření energie ve vysokém a nízkém tarifu
• Obousměrné měření činné energie v oddělených registrech
• Měření fázových proudů, napětí a příkonů ve vysokém rozlišení
• Fázový posun pro určení činného, jalového a zdánlivého výkonu
• Podpora SensorFor Cloud serveru (NT3-AB4, NT3-DN4)
• Podpora ethernetové komunikace (NT3-AB4, NT3-DN4)
• Podpora USB komunikace (UD3-AB4, UD7-AB4, UB1-AB4)
• Podpora logování na SD kartu (MR1-AB4)
• Podpora použítí v přenosném zařízení (UD3-AB4)
• Podpora použítí v laboratorním zařízení (UD7-AB4)
• LED signalizace, provedení na DIN lištu, nízká spotřeba

Elektrické parametry:

• napájecí napětí: 5 V
• napájecí proud: 40 mA

Mechanické parametry:

• průřez vodiče: 4 mm² (max. průřez holého drátu)
• rozměry: 90×87×65 mm
• hmotnost: 176 g
• umístění: DIN lišta

Parametry výstupu:

• napětí střídavé: 0 až 250 VAC / 0 až 435 VAC
• proud střídavý (s měřícími transformátory): 0 až 100 A

Rozsah měření s měřícími transformátory (pro každou fázi):

• příkon: 0 až 25 kW
• rozlišení příkonu: 0.1 W
• energie: 0 až 10 GWh
• rozlišení energie: 1 Wh
• přesnost měření: ±(1%+0.1W)

Ke stažení:

• PDF manuál

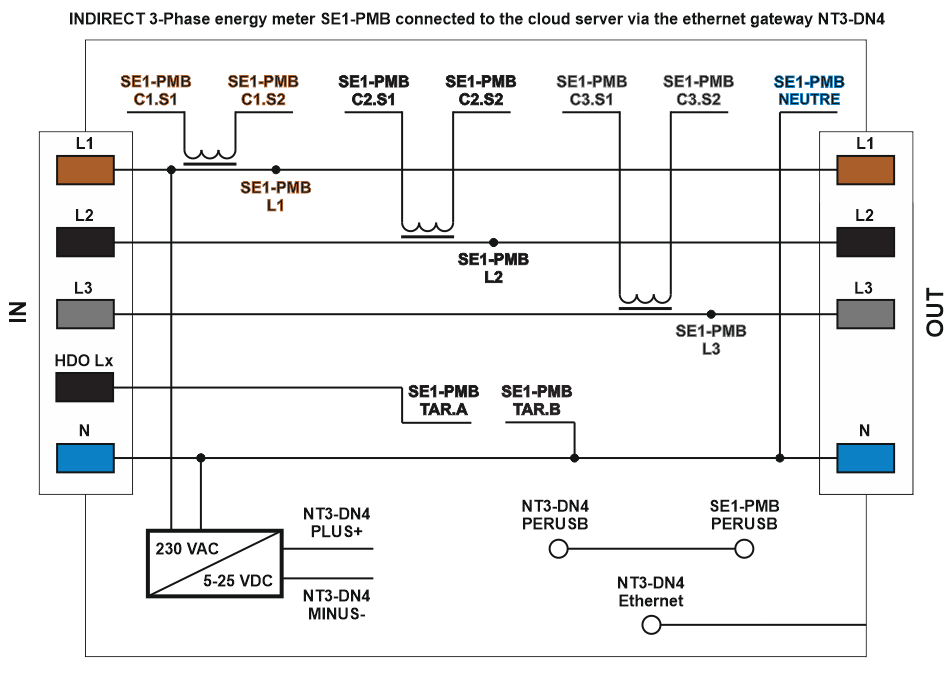

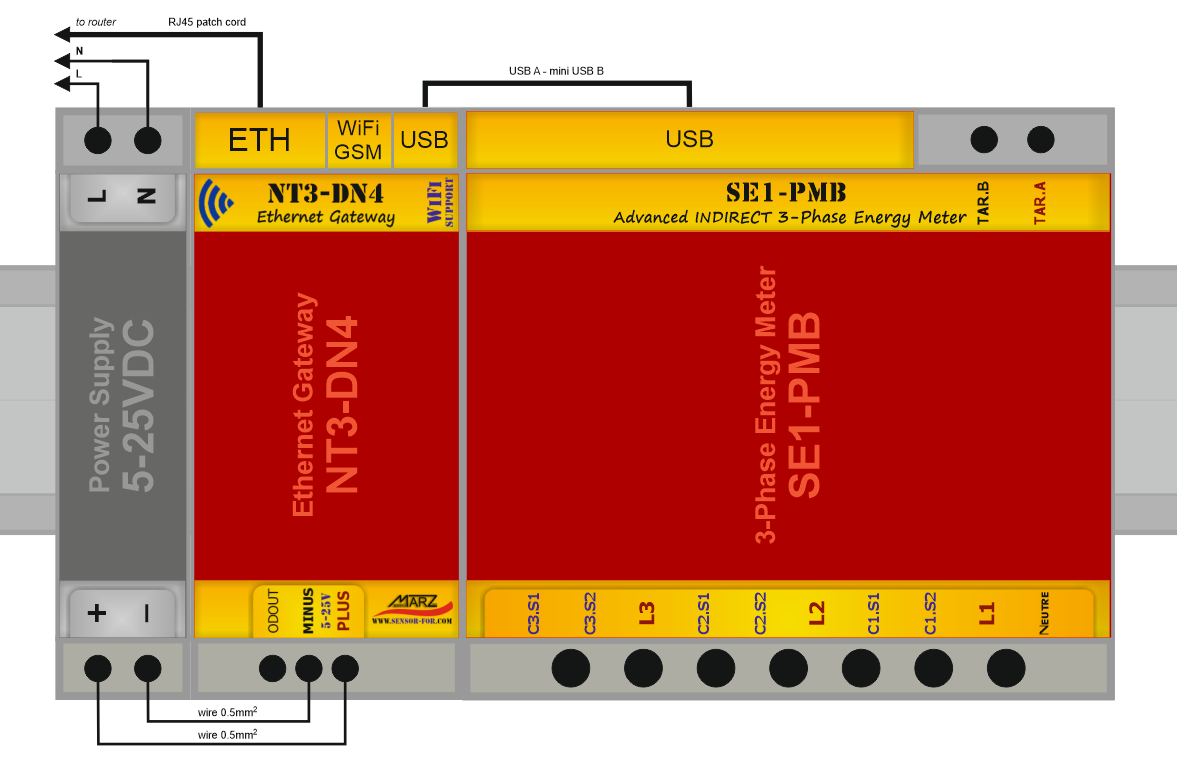

• Ethernet varianta zapojení

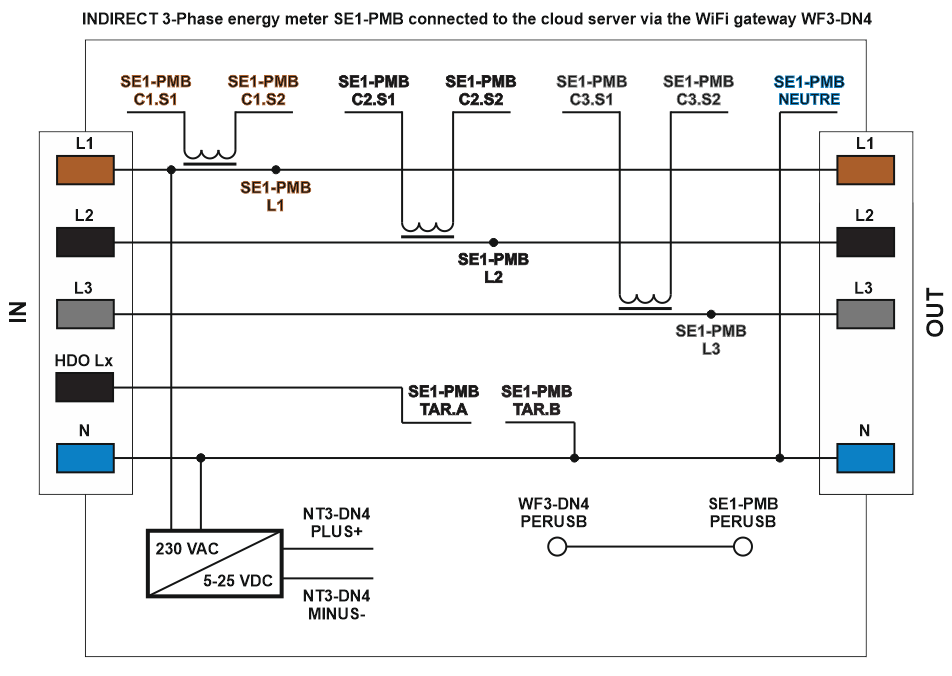

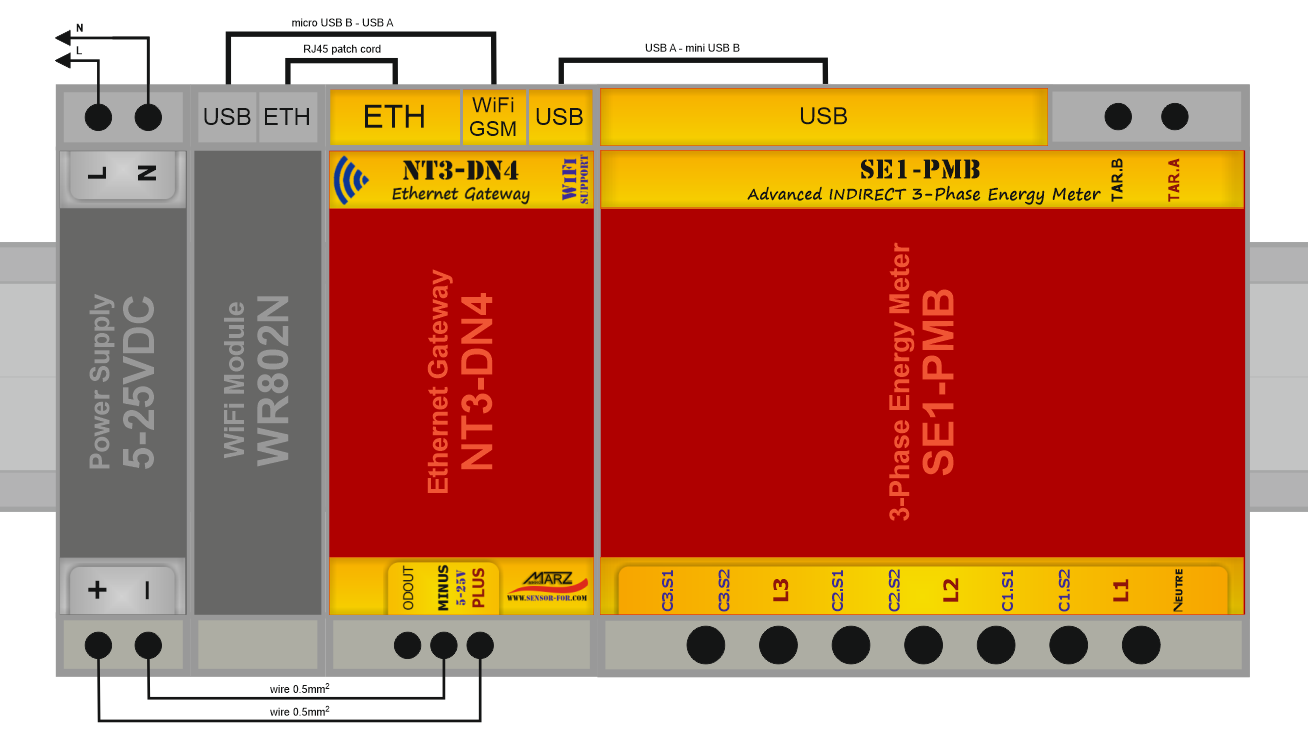

• WiFi varianta zapojení
• Požadavky na zapojení
• SensorFor Cloud průvodce
• Online podpora

Video test elektroměrů:

• více se o podobném elektroměru můžete dozvědět ZDE
