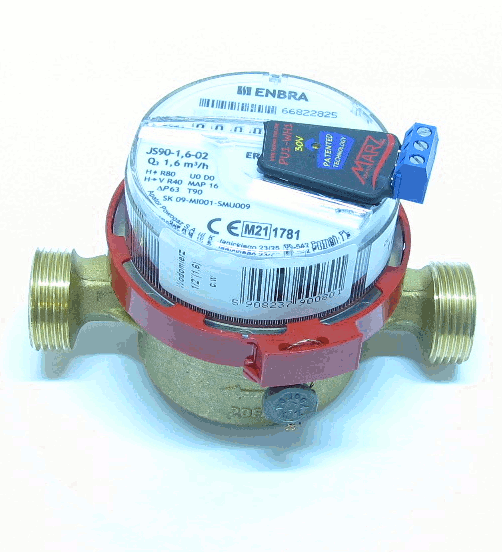

Impulsní modul pro vodoměry ENBRA ER-AM, 1l/imp

Popis:

Hlavní vlastnosti:

• snadná instalace na stávající vodoměry ENBRA ER-AM
• výběr impulsních poměrů 1 l/imp

• LED indikace stavu výstupu a provozních / chybových stavů
• svorkovnice umožňující jednoduše připojit libovolnou délku kabelu
• možnost nahrazení impulsních modulů s jazýčkovým kontaktem
• u varianty "na objednávku" uveďte impulsní poměr (1-100) do poznámky před odesláním objednávky


Elektrické parametry:

• napájecí napětí: 5 - 30 V

• napájecí proud: 4 mA

Parametry výstupu:

• max. připojené napětí: 30 V
• max. spínaný proud: 100 mA
• max. spínaný výkon: 200 mW
• odpor sepnutého výstupu: 10 - 15 Ω
• odpor rozepnutého výstupu: >250 MΩ

Mechanické parametry:

• montáž: vodící lišta vodoměru na hraně modulu, AFT páska na spodní straně modulu
• rozměry: 31×23×10 mm
• hmotnost: 10 g

Ke stažení:

• PDF manuál
• Příbalový list
• Zapojení impulsního výstupu

Příklad použití:

	Referenční systém "Voda"

Jak funguje impulsní výstup:

• podívejte se na názorné video ZDE
