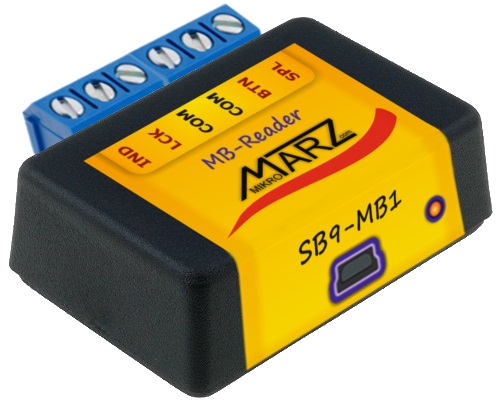

Přístupový terminál SB9-MB1

Přístupový terminál SB9-MB1 patří do kategorie PERUSB periferií systému SensorFor. Tyto moduly se vyznačují širokou variabilitou použití a to zejména díky své kompatibilitě s nejrůznějšími typy měřících přístrojů, přenosových bran a dalších zařízení. Výstupní a vstupní data senzoru / aktuátoru mohou být k dispozici jak na displeji přístroje nebo monitoru vašeho PC, tak mohou být zpracovávány řídícím systémem na druhé straně světa. A ihned Vás upozornit, že se v dané lokalitě něco děje, nebo automatizovaně vyvodit zásah či jen monitorovat daný děj.

Přístupový terminál SB9-MB1, stejně tak jako další PERUSB moduly, se dnes nejčastěji využívá v kombinaci s bránou NT3-AB4, která umožňuje komunikaci tohoto modulu se SensorFor Cloud serverem. Cloud server zprostředkovává přímé propojení mezi uživatelem a senzory / aktuátory za účelem měření nebo ovládání. Uživatel má tímto způsobem přístup k datům svých senzorů nebo k ovládání svých zařízení prostřednictvím sítě Internet ať se fyzicky nachází kdekoliv.

Hlavní rysy:

• Čtení paměťových klíčů, ovládání elektronického zámku
• Podpora SensorFor Cloud serveru (NT3-AB4, NT3-DN4)
• Podpora ethernetové komunikace (NT3-AB4, NT3-DN4)
• Podpora USB komunikace (UD3-AB4, UD7-AB4, UB1-AB4)
• Podpora logování na SD kartu (MR1-AB4)
• Podpora použítí v přenosném zařízení (UD3-AB4)
• Podpora použítí v laboratorním zařízení (UD7-AB4)
• LED signalizace, miniaturní rozměry, nízká spotřeba

Elektrické parametry:

• napájecí napětí: 5 V
• napájecí proud: 20 mA

Mechanické parametry:

• rozměry: 46×39×16 mm
• hmotnost: 23 g

Parametry výstupu:

• LCK (elektronický zámek)

  • typ: otevřený kolektor (open collector)
  • napětí: 0 až 32 V
  • proud: 0 až 1 A

• IND (indikační LED)

  • typ: dvojčinný (push-pull)
  • napětí: 0 až 5 V
  • proud: 0 až 10 mA
  • sériový odpor: 330 Ω

• SPL (vývod napájení)

  • typ: dle napájeni PERUSB modulu
  • napětí: 5 V
  • proud: 0 až 100 mA
  • sériový odpor: 33 Ω

Parametry komunikačního kanálu (BTN):

• typ: iButton probe IO (white wire)
• napětí: 0 až 5 V
• proud: 0 až 2 mA

Ke stažení:

• PDF manuál
• SensorFor Cloud průvodce
• Online podpora

Příklad použití:

	Referenční systém "Bezpečí"
