Proudový bočník 50A/100mV

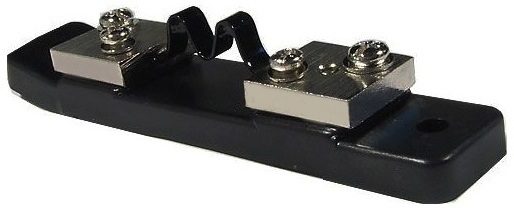

Proudový bočník 100mV ve variantách 20, 50 a 100A je výhradně určen jako příslušenství pro naše stejnosměrné elektroměry SD1-DC1. Jmenovité napětí 100mV je dobrým kompromisem mezi dostatečným rozlišením měření a přijatelným ztrátovým výkonem. Masivní konstrukce umožňuje jednoduchou manipulaci při montáži bočníku do rozvodných skříní. Pro proudový okruh jsou připraveny dva šrouby M5, pro napěťový okruh dva šrouby M4.

Důležité parametry:

• maximální napětí: 100mV
• šrouby pro proudový okruh: 2x M5
• šrouby pro napěťový okruh: 2x M4

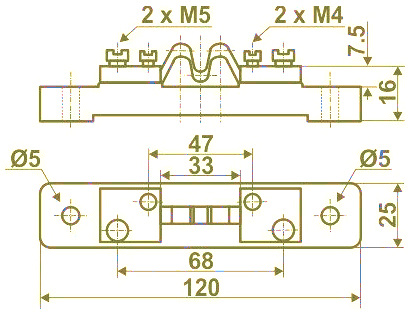

• rozměry: 125×25×25 mm

Rozsah měření pro SD1-DC1 (bočník 20A / 100mV):

• proud: 20 A
• rozlišení proudu: 0.002 A
• příkon: 6 kW
• rozlišení příkonu: 0.2 W
• energie: 5 GWh
• rozlišení energie: 0.02 Wh

Rozsah měření pro SD1-DC1 (bočník 50A / 100mV):

• proud: 50 A
• rozlišení proudu: 0.005 A
• příkon: 15 kW
• rozlišení příkonu: 0.5 W
• energie: 12.5 GWh
• rozlišení energie: 0.05 Wh

Rozsah měření pro SD1-DC1 (bočník 100A / 100mV):

• proud: 100 A
• rozlišení proudu: 0.01 A
• příkon: 30 kW
• rozlišení příkonu: 1 W
• energie: 25 GWh
• rozlišení energie: 0.1 Wh
