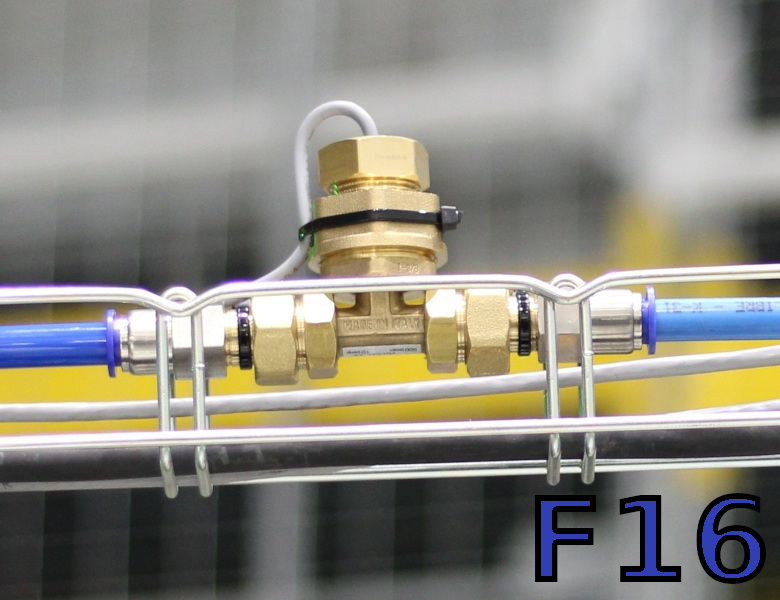

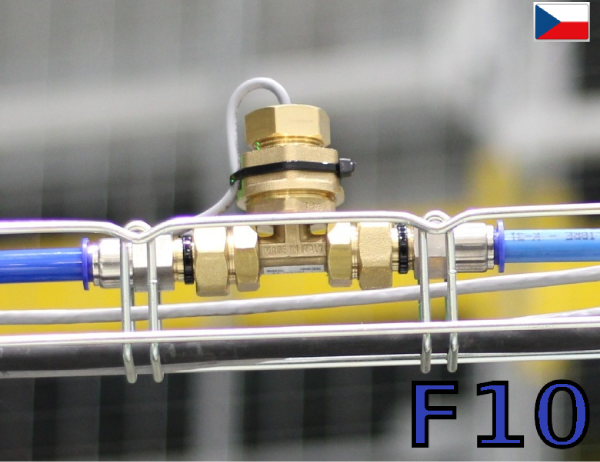

Měřič průtoku stlačeného vzduchu PU1-CA1 F16mm

Popis:

Hlavní vlastnosti:

• Typ 3/8" rozšířený o Festo spojky na hadičku 16 mm
• Měření nezávislé na tlaku média (hmotnostní metoda měření)
• Rozsah měření 500 l/min s převodním poměrem 10 l/imp
• Impulsní výstup pro připojení navazujícího sběrného systému
• LED indikátor stavu impulsního výstupu a provozního stavu měřiče
• Vnitřní konektor umožňující jednoduše připojit libovolnou délku kabelu

Parametry měření:

• provozní tlak: 0 - 10 bar

• rozsah měření průtoku: 4 - 500 l/min
• teplota média a okolí: 0 - 50°C

Parametry napájení:

• napájecí napětí: 5 VDC
• max. napájecí proud: 500 mA

Parametry výstupu:

• max. připojené napětí: 30V

• max. spínaný proud: 100 mA
• max. spínaný výkon: 200 mW
• odpor sepnutého výstupu: 10 - 15 Ω
• odpor rozepnutého výstupu: >250 MΩ

• impulsní poměr: 10 l/imp


Elektrické zapojení kabelu:

• bílý vodič: + napájení 5 VDC
• hnědý vodič: - napájení GND, COM
• zelený vodič: impulsní výstup OUT

Mechanické parametry:

• stavební délka: 154 mm
• hmotnost: 290 g

Příslušenství:

• šroubení G3/8" (přibaleno)
• Festo spojky na hadičku 16 mm (přibaleno)
• 3-žilový kabel 1m s konektorem (přibaleno)

Pokyny k instalaci:

A) Zvolte takové místo na potrubí, aby byla dodržena minimální délka rovného úseku potrubí o velikosti 10 cm od středu měřiče.

B) Do Festo spojek vtlačte hadičky 16 mm tak, aby byl dodržen předepsaný směr průtoku vzduchu, který je vyobrazen na spodní části měřiče.

C) Připojte vodiče kabelu dle jejich významu ke zdroji napájení a k impulsního vstupu nadřazeného systému.

Ke stažení:

• PDF manuál
• Zapojení impulsního výstupu

Jak funguje impulsní výstup:

• podívejte se na názorné video ZDE
