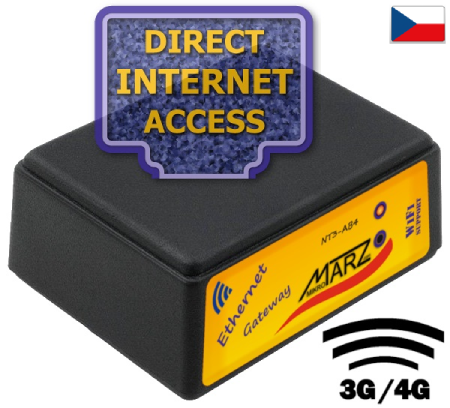

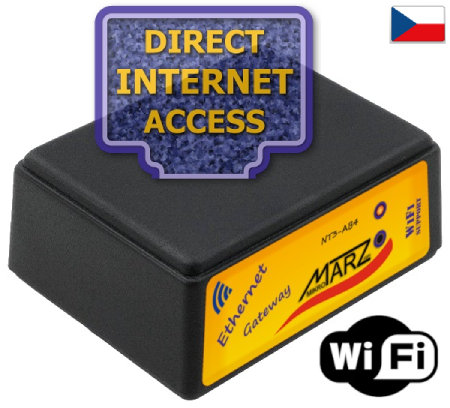

Ethernetová brána NT3-AB4-IG1 s imp. vstupem

Ethernetová brána NT3-AB4 je určena pro připojení senzorů a aktuátorů k SensorFor Cloud serveru. Cloud server zprostředkovává přímé propojení mezi uživatelem a senzory / aktuátory za účelem měření nebo ovládání. Uživatel má tímto způsobem přístup  k datům svých senzorů nebo k ovládání svých zařízení prostřednictvím sítě Internet ať se fyzicky nachází kdekoliv. Uživatelem může být samozřejmě jakákoliv jiná autonomní jednotka či systém. Brána NT3-AB4-IG1 v sobě již obsahuje zabudovaný modul 1-kanálového integrátoru impulsů SC5-IG1 a napájecí svorky pro OD impulsní měřiče.

Počítač s programem DBOS Control umožňuje přímý přístup do libovolné brány vyskytující se ve shodné síti. Uživatel může využít funkci virtualizace displeje a klávesnice pro nastavení zařízení, připojené periferie nebo pro lokální měření nebo ovládání prostřednictvím grafického rozhraní počítače.

Interní webový server je použit jako primární nástroj pro konfiguraci a diagnostiku brány a připojené periferie. Pokud však uživatel neplánuje danou bránu sdílet s jinými uživateli, není nutné měnit ani heslo zařízení – v tomto případě je postačujícím řešením zamknout danou bránu v uživatelském účtu SensorFor Cloud serveru.

Hlavní rysy:

• Přímý přístup k SensorFor Cloud serveru
• Vestavěný modul 1-kanálového integrátoru impulsů SC5-IG1
• Vstup pro počítání impulsů (elektroměr, plynoměr, vodoměr)
• Svorky pro napájení impulsních modulů (např. OD vodoměry)
• Podpora DHCP, DNS, NBNS, SNTP
• Virtualizace displeje a klávesnice v DBOS Control
• Interní web server pro konfiguraci zařízení
• Dokumentovaný komunikační protokol
• Kalendář a hodiny reálného času
• Světelná a zvuková signalizace
• Miniaturní rozměry, nízká spotřeba

Elektrické parametry:

• napájecí napětí: 5 V
• napájecí proud: 180 / 45 mA
• napájecí napětí periferie: 5 V
• max. proud periferie: 200 mA

Parametry vstupu:

• napětí: 0 až 16 V

Rozsah měření:

• počet impulsů: 0 až 2³²

Mechanické parametry:

• rozměry: 65×52×28 mm
• hmotnost: 62 g

Příslušenství:

• napájecí zdroj: 230V / 5V USB
• napájecí kabel: USB A / mini USB B
• ethernet kabel: RJ45 / RJ45

Ke stažení:

• PDF manuál brány
• PDF manuál vnitřního modulu
• Propojení terminálu a měřiče
• SensorFor Cloud průvodce
• Technické podmínky
• SSF offline page (*.zip)
• Tipy a triky
• Online podpora

Příklad použití:

	Referenční systém "Dům"
	Referenční systém "Dílna"
	Referenční systém "Prostředí"
	Referenční systém "Kotel"
	Referenční systém "Bezpečí"
	Referenční systém "Brána"
	Referenční systém "Zaplavení"
	Referenční systém "Osvětlení"

My testujeme - Vy víte, co kupujete:

• tento přístroj můžete vidět při měření napětí na videu ZDE
