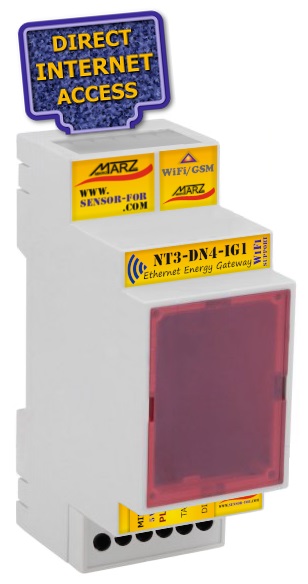

Brána NT3-DN4-IG1, WiFi / GSM port, 1x imp. vstup

Ethernetová brána NT3-DN4 s WiFi / GSM rozšířením je určena pro připojení senzorů a aktuátorů k SensorFor Cloud serveru. Cloud server zprostředkovává přímé propojení mezi uživatelem a senzory / aktuátory za účelem měření nebo ovládání. Uživatel má tímto způsobem přístup k datům svých senzorů nebo k ovládání svých zařízení prostřednictvím sítě Internet ať se fyzicky nachází kdekoliv. Uživatelem může být samozřejmě jakákoliv jiná autonomní jednotka či systém. Brána NT3-DN4-IG1 v sobě již obsahuje zabudovaný modul 1-kanálového 2-tarifního integrátoru impulsů SD4-IG1.

Počítač s programem DBOS Control umožňuje přímý přístup do libovolné brány vyskytující se ve shodné síti. Uživatel může využít funkci virtualizace displeje a klávesnice pro nastavení zařízení, připojené periferie nebo pro lokální měření nebo ovládání prostřednictvím grafického rozhraní počítače.

Interní webový server je použit jako primární nástroj pro konfiguraci a diagnostiku brány a připojené periferie. Pokud však uživatel neplánuje danou bránu sdílet s jinými uživateli, není nutné měnit ani heslo zařízení – v tomto případě je postačujícím řešením zamknout danou bránu v uživatelském účtu SensorFor Cloud serveru.

Hlavní rysy:

• Přímý přístup k SensorFor Cloud serveru
• Port pro přímé napojení WiFi / GSM routeru (WR802N, MR3020)
• Vestavěný modul 1-kanálového 2-tarifního integrátoru impulsů SD4-IG1
• Podpora DHCP, DNS, NBNS, SNTP
• Virtualizace displeje a klávesnice v DBOS Control
• Interní web server pro konfiguraci zařízení
• Dokumentovaný komunikační protokol
• Kalendář a hodiny reálného času
• Světelná a zvuková signalizace
• Provedení na DIN lištu, nízká spotřeba

Elektrické parametry:

• napájecí napětí: 5 – 6 V (svorky PLUS a MINUS)
• napájecí proud: 180 / 45 mA
• napájecí napětí periferie: 5 V
• max. proud periferie: 200 mA
• napájecí napětí WiFi / GSM routeru: 5 V
• proud WiFi / GSM routeru: 500 mA

Parametry vstupu:

• napětí: 0 až 16 V

Rozsah měření:

• počet impulsů (kanál 1, tarif 1A): 0 až 2³²
• počet impulsů (kanál 1, tarif 1B): 0 až 2³²

Mechanické parametry:

• rozměry: 90×58×36 mm
• hmotnost: 74 g
• umístění: DIN lišta

Příslušenství:

• ethernet kabel: RJ45 / RJ45

Ke stažení:

• PDF manuál brány
• PDF manuál vnitřního modulu

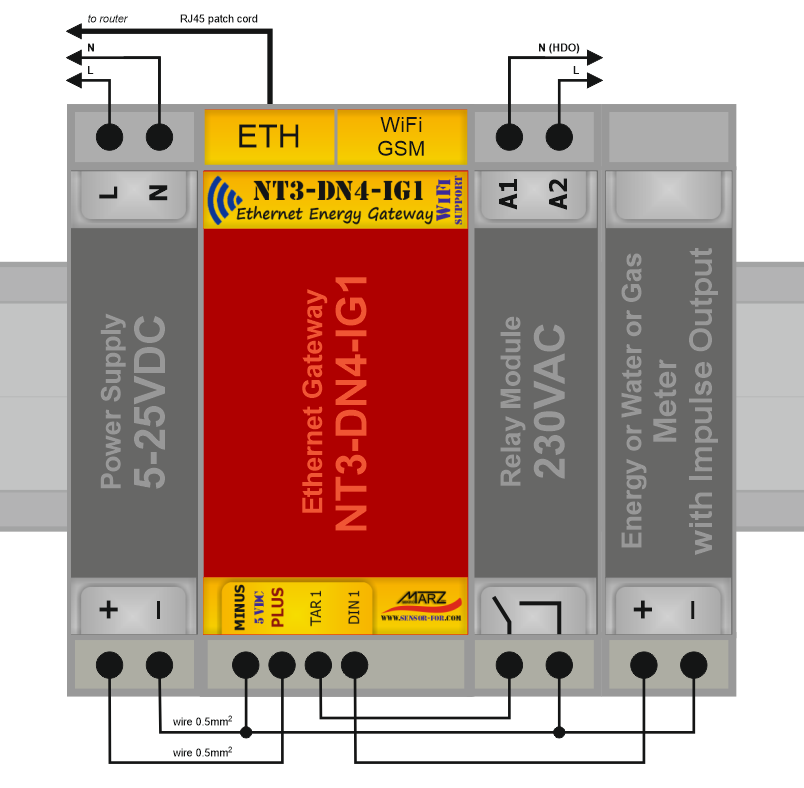

• Pohled do rozvaděče (LAN)

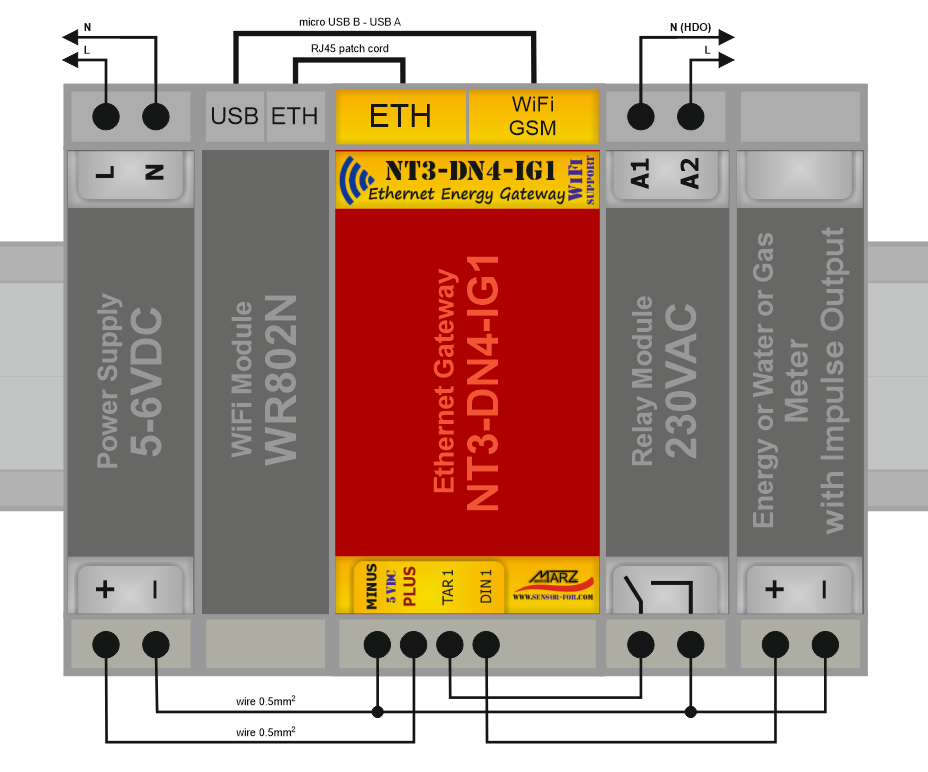

• Pohled do rozvaděče (WiFi)

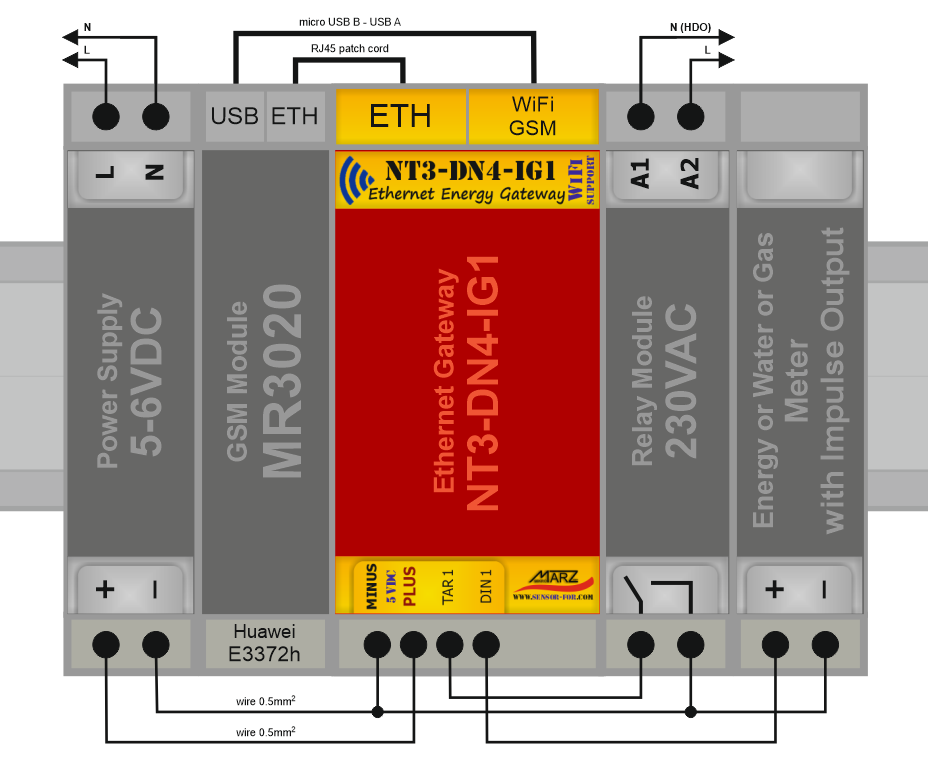

• Pohled do rozvaděče (GSM)
• Propojení terminálu a měřiče
• SensorFor Cloud průvodce
• Technické podmínky
• SSF offline page (*.zip)
• Tipy a triky
• Online podpora

Příklad použití:

	Referenční systém "Teplota"
	Referenční systém "Wattmetr"
	Referenční systém "Voda"
