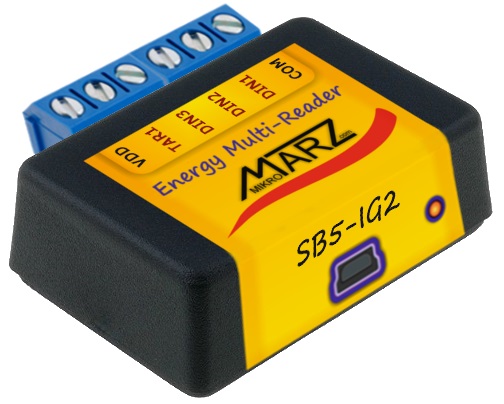

Multi-terminál měřičů energie SB5-IG2

3-kanálový 2-tarifní integrátor impulsů SB5-IG2 patří do kategorie PERUSB periferií systému SensorFor. Tyto moduly se vyznačují širokou variabilitou použití a to zejména díky své kompatibilitě s nejrůznějšími typy měřících přístrojů, přenosových bran a dalších zařízení. Výstupní a vstupní data senzoru / aktuátoru mohou být k dispozici jak na displeji přístroje nebo monitoru vašeho PC, tak mohou být zpracovávány řídícím systémem na druhé straně světa. A ihned Vás upozornit, že se v dané lokalitě něco děje, nebo automatizovaně vyvodit zásah či jen monitorovat daný děj.

3-kanálový 2-tarifní integrátor impulsů SB5-IG2, stejně tak jako další PERUSB moduly, se dnes nejčastěji využívá v kombinaci s bránou NT3-DN4, která umožňuje komunikaci tohoto modulu se SensorFor Cloud serverem. Cloud server zprostředkovává přímé propojení mezi uživatelem a senzory / aktuátory za účelem měření nebo ovládání. Uživatel má tímto způsobem přístup k datům svých senzorů nebo k ovládání svých zařízení prostřednictvím sítě Internet ať se fyzicky nachází kdekoliv.

Hlavní rysy:

• Tři samostatné kanály počítání impulsů (např. elektroměr, plynoměr, vodoměr)
• Jeden dvojtarifní vstup zpoplatnění energie (pro 1. kanál)
• Svorky pro napájení impulsních modulů (např. OD vodoměry)
• Podpora SensorFor Cloud serveru (NT3-AB4, NT3-DN4)
• Podpora ethernetové komunikace (NT3-AB4, NT3-DN4)
• Podpora USB komunikace (UD3-AB4, UD7-AB4, UB1-AB4)
• Podpora logování na SD kartu (MR1-AB4)
• Podpora použítí v přenosném zařízení (UD3-AB4)
• Podpora použítí v laboratorním zařízení (UD7-AB4)
• LED signalizace, miniaturní rozměry, nízká spotřeba

Elektrické parametry:

• napájecí napětí: 5 V
• napájecí proud: 20 mA
• zdroj pro impulsní moduly: 5V / 30mA

Mechanické parametry:

• rozměry: 46×39×16 mm
• hmotnost: 23 g

Parametry vstupu:

• napětí: 0 až 16 V

Rozsah měření:

• počet impulsů (kanál 1, tarif 1A): 0 až 2³²
• počet impulsů (kanál 1, tarif 1B): 0 až 2³²
• počet impulsů (kanál 2): 0 až 2³²
• počet impulsů (kanál 3): 0 až 2³²
