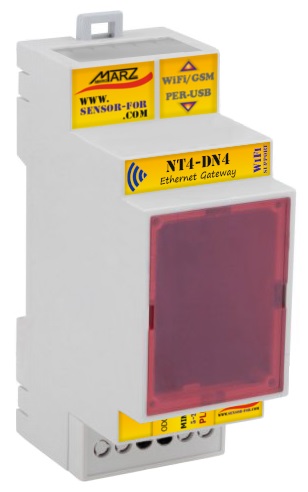

1-port MQTT brána NT4-DN4, SparkPlug B, WiFi/GSM rozšíření

Ethernetová brána NT4-DN4 s WiFi / GSM rozšířením je určena pro připojení SensorFor senzorů nebo aktuátorů k libovolnému MQTT serveru dle specifikace v5.0/3.1. Tento způsob propojení umožňuje na jednom místě koncentrovat data ze senzorů a aktuátorů různých výrobců a zprostředkovává přímé propojení mezi nimi za účelem sofistikovaného měření nebo řízení. Ethernetová brána splňuje požadavky specifikace SparkPlug B v1.0, která definuje strukturu přenášených dat a jejich kódování. Uživatel, autonomní jednotka nebo jiný obdobný systém má tímto způsobem přístup k datům svých senzorů nebo k ovládání svých zařízení prostřednictvím MQTT serveru bez nutnosti definovat strukturu a formát dat pro každé zařízení individuálně. Primárním nástrojem pro konfiguraci a diagnostiku brány a připojených periferií je vnitřní webový server.

Hlavní rysy:

• Podpora komunikačního protokolu MQTT specifikace v5.0/3.1
• Definice struktury dat a jejich kódování dle specifikace SparkPlug B v1.0
• Port pro připojení modulů / senzorů SensorFor (elektroměry, průtokoměry, atd.)

• USB port pro přímé napojení WiFi / GSM routeru (WR802N, MR3020)
• Podpora DHCP, DNS, NBNS, SNTP
• Interní web server pro konfiguraci zařízení
• Kalendář a hodiny reálného času
• Světelná a zvuková signalizace
• Provedení na DIN lištu, nízká spotřeba

Elektrické parametry:

• napájecí napětí: 5 – 25 V (svorky PLUS a MINUS)
• napájecí proud při 5V: 180 / 45 mA
• napájecí proud při 12V: 90 / 25 mA
• napájecí napětí periferie: 5 V
• max. proud periferie: 200 mA
• napájecí napětí WiFi / GSM routeru: 5 V
• proud WiFi / GSM routeru: 500 mA
• Open Drain OUTput (ODOUT): pro zařízení do 12V / 1A

Mechanické parametry:

• rozměry: 90×58×36 mm
• hmotnost: 74 g
• umístění: DIN lišta

Příslušenství:

• kabel pro periferii: 1x USB A / mini USB B
• ethernet kabel: 1x RJ45 / RJ45

Ke stažení:

• PDF manuál 4.01
• Specifikace MQTT 3.1
• Specifikace MQTT 5.0
• Specifikace SparkPlug B 3.0
