B-Meters WDE-K50 5/2", příruba, pulsní výstup OD, studená voda, 10l/imp
B-Meters WDE-K50 5/2", přírubový, pulsní výstup open drain, studená voda, 10l/imp
Kompletní informace
Popis:
Robustní průmyslový vodoměr 5/2" pro měření průtoku studené vody s impulsním výstupem pro dálkový odečet. Impulsní modul je vybaven tranzistorovým výstupem typu "open drain". Na objednávku lze nastavit jakýkoliv celočíselný impulsní poměr od 10 do 1000 l/imp. Pro vlastní provoz potřebuje napájecí zdroj 5-30V.
Hlavní vlastnosti:
- typová velikost: 5/2" (DN65)

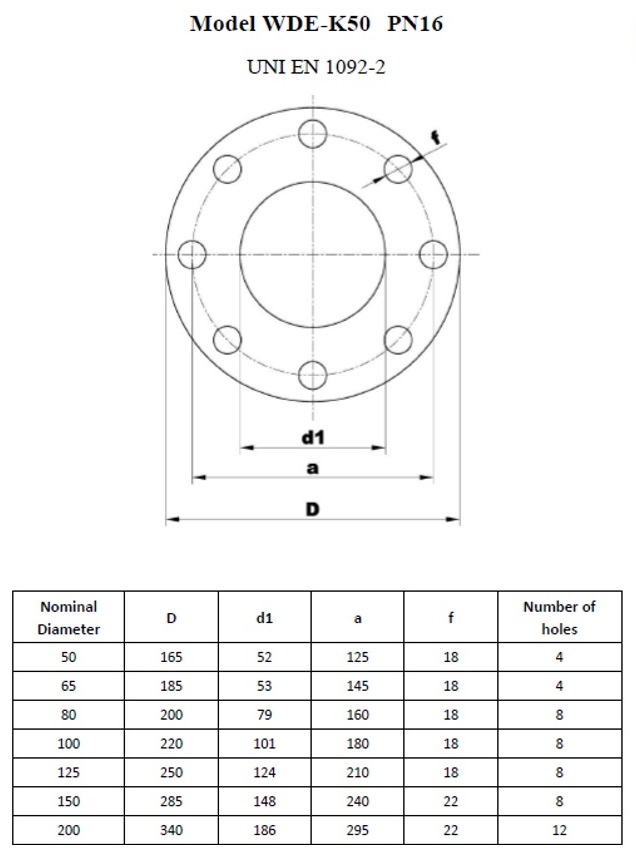

- parametry příruby: D144 (rozteč šroubů), D188/122 (těsnící mezikruží)
- maximální teplota: 30°C (studená voda)
- impulsní výstup: 10 / 100 l/imp (vyberte prosím variantu)
- u varianty "na objednávku" uveďte impulsní poměr (10-1000) do poznámky před odesláním objednávky
Další vlastnosti:
- rozběhový průtok: 40 l/h
- nominální průtok: 63000 l/h
- maximální průtok: 78750 l/h
- maximální tlak: 16 bar
Parametry výstupu:
- typ: open drain
- max. napětí: 30 V
- max. proud: 100 mA
- max. zatížení: 200 mW
- napájení: 5-30 V (4 mA)

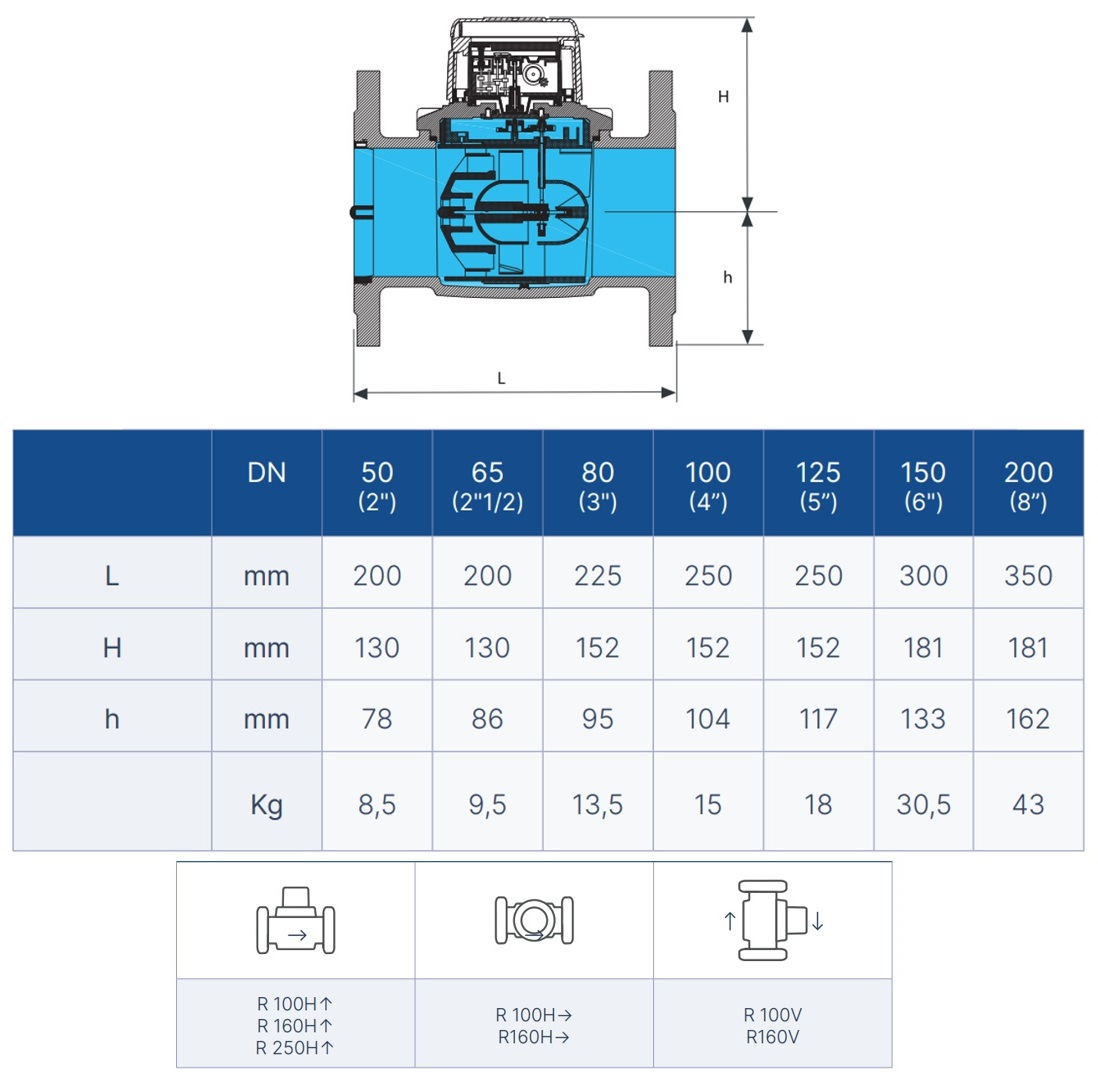

Mechanické parametry:
- rozměry: 216×216×200 mm
- stavební délka: 200 mm
- hmotnost: 9,5 kg
Ke stažení:
Příklad použití:
Jak funguje impulsní výstup:
- podívejte se na názorné video ZDE
