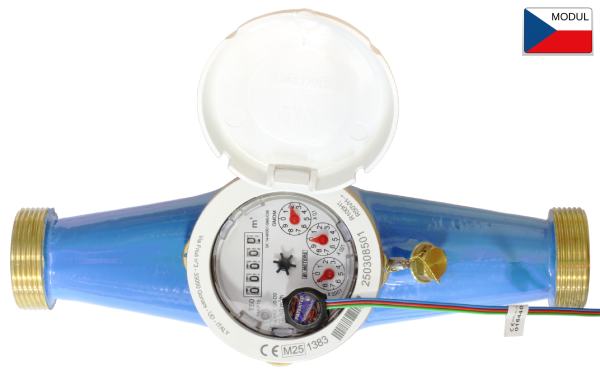

B-Meters GMDM 5/4", pulsní výstup OD, studená voda, ?l/imp

Popis:

Hlavní vlastnosti:

• typová velikost: 5/4" (DN32)
• připojovací závit: 3/2" (47,8 mm)
• maximální teplota: 30°C (studená voda)
• impulsní výstup: 1 l/imp
• u varianty "na objednávku" uveďte impulsní poměr (1-100) do poznámky před odesláním objednávky


Další vlastnosti:

• rozběhový průtok: 10 l/h
• nominální průtok: 10000 l/h
• maximální průtok: 12500 l/h

• maximální tlak: 16 bar

Parametry výstupu:

• typ: open drain

• max. napětí: 30 V
• max. proud: 100 mA
• max. zatížení: 200 mW
• napájení: 5-30 V (4 mA)


Mechanické parametry:

• rozměry: 104×104×260 mm
• stavební délka: 260 mm
• hmotnost: 2,18 kg

Ke stažení:

• PDF manuál (vodoměr)
• PDF manuál (modul)
• Zapojení impulsního výstupu

Příklad použití:

	Referenční systém "Voda"

Jak funguje impulsní výstup:

• podívejte se na názorné video ZDE
