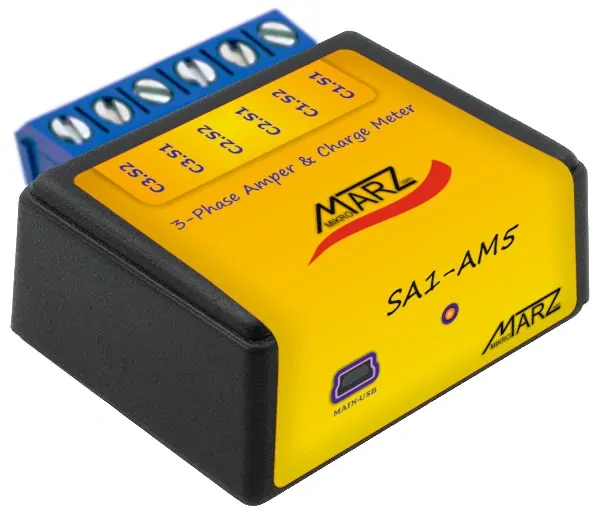

3-fázový ampermetr SA1-AM5, nepřímé měření

3-kanálový / 3-fázový měřič proudu a náboje SA1-AM5 s proudovými vstupy pro malé klešťové měřící transformátory patří do kategorie PERUSB periferií systému SensorFor. Tyto moduly se vyznačují širokou variabilitou použití a to zejména díky své kompatibilitě s nejrůznějšími typy měřících přístrojů, přenosových bran a dalších zařízení. Výstupní a vstupní data senzoru / aktuátoru mohou být k dispozici jak na displeji přístroje nebo monitoru vašeho PC, tak mohou být zpracovávány řídícím systémem na druhé straně světa. A ihned Vás upozornit, že se v dané lokalitě něco děje, nebo automatizovaně vyvodit zásah či jen monitorovat daný děj.

3-kanálový / 3-fázový měřič proudu a náboje SA1-AM5 s proudovými vstupy pro malé klešťové měřící transformátory, stejně tak jako další PERUSB moduly, se dnes nejčastěji využívá v kombinaci s bránou NT3-DN4, která umožňuje komunikaci tohoto modulu se SensorFor Cloud serverem. Cloud server zprostředkovává přímé propojení mezi uživatelem a senzory / aktuátory za účelem měření nebo ovládání. Uživatel má tímto způsobem přístup k datům svých senzorů nebo k ovládání svých zařízení prostřednictvím sítě Internet ať se fyzicky nachází kdekoliv.

Hlavní rysy:

• Měření proudu a náboje (spotřeby proudu v Ah) ve třech fázích
• Stanovení spotřeby energie výpočtem z náboje (U = konstanta)
• Měření spotřeby proudu a energie bez nutnosti zásahu do instalace
• Proudové vstupy pro malé klešťové měřící transformátory
• Podpora SensorFor Cloud serveru (NT3-AB4, NT3-DN4)
• Podpora ethernetové komunikace (NT3-AB4, NT3-DN4)
• Podpora USB komunikace (UD3-AB4, UD7-AB4, UB1-AB4)
• Podpora logování na SD kartu (MR1-AB4)
• Podpora použítí v přenosném zařízení (UD3-AB4)
• Podpora použítí v laboratorním zařízení (UD7-AB4)
• LED signalizace, provedení na DIN lištu, nízká spotřeba

Elektrické parametry:

• napájecí napětí: 5 V
• napájecí proud: 30 mA

Mechanické parametry:

• průřez vodiče: 4 mm² (max. průřez holého drátu)
• rozměry: 65×52×28 mm
• hmotnost: 56 g

Rozsah měření s měřícími transformátory  (pro každou fázi):

• proud: 0 až 100 A
• rozlišení proudu: 2 mA
• náboj: 0 až 400 MAh
• rozlišení náboje: 0,1 Ah
• přesnost měření: ±(1%+2mA)
